QBJ-3PN Монитор эксцентриситета - Устройство мониторинга и защиты эксцентриситета вала вращающегося оборудования

Name: QBJ-3PN Монитор эксцентриситета - Устройство мониторинга и защиты эксцентриситета вала вращающегося оборудования
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3PN
Price: 1.00 USD
Availability: InStock

Наименование марки:	OEM
Номер модели:	QBJ-3PN
МОК:	1
цена:	Подлежит обсуждению

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Упаковывая детали:

Новая оригинальная коробка

Выделить:

Монитор эксцентриситета 0~200 мкм

Устройство контроля эксцентриситета вала 4～20 мА

Реле сигнализации Датчик скорости вращения

Описание продукта

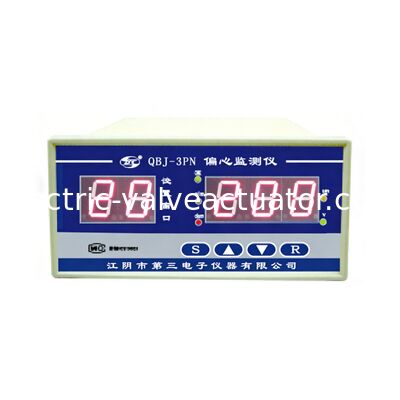

QBJ-3PN Монитор эксцентриситета - Устройство мониторинга и защиты эксцентриситета вала вращающегося оборудования

Прибор мониторинга эксцентриситета QBJ-3PN обеспечивает комплексный мониторинг и защиту валов вращающегося оборудования. Эта система состоит из прибора мониторинга и датчика вихревых токов 3800XL-Φ8мм, обеспечивая надежное измерение эксцентриситета, что крайне важно для оценки общего механического состояния вращающегося оборудования.

Измерение эксцентриситета стало незаменимым при пуске или остановке паровых турбин. Система позволяет визуализировать изгиб вала, вызванный тепловыми эффектами или силами гравитации, предоставляя критически важные данные для оценки состояния оборудования.

Области применения измерений

Измерение эксцентриситета определяет изгиб вала на низких скоростях, выявляя проблемы, вызванные:

Предварительный механический изгиб
Временный изгиб, вызванный температурой
Гравитационный изгиб в статическом состоянии

Эксцентричное положение ротора (радиальное положение вала) указывает на износ подшипников, величину приложенной нагрузки из-за несоосности и определяет азимутальный угол вала для оценки стабильности.

Технические характеристики

Диапазон измерений	0~200 мкм (эксцентриситет от пика до пика)
Частотная характеристика	0.17 Гц ~ 10 Гц (1 ~ 600 об/мин) Выше 600 об/мин: отображает сигнал вибрации вала
Точность	Погрешность линейности: <0.5% (полная шкала) Системная погрешность: <±2%
Выход	Постоянный ток: 4~20 мА (совместим с DCS) Реле сигнализации/опасности: Пассивный контакт DC24V/2A Уровень шума: <1% (полная шкала) без сигнала
Линейный диапазон	2 мм
Рабочая температура	Прибор: -25℃~45℃, относительная влажность <80% (характеристики датчика согласно руководству 3800XL-A01)
Габариты	160 мм (Ш) × 80 мм (В) × 260 мм (Г)
Монтажные размеры	153 мм (Ш) × 77 мм (В) × 260 мм (Г)
Источник питания	AC220V±10%/50Hz

Основные функции

Независимые релейные выходы для условий сигнализации и опасности
Настраиваемые пределы диапазона измерений с выходным током 4-20 мА
Защита от обнаружения обрыва с задержкой восстановления 5 секунд
Полностью регулируемые значения сигнализации/опасности в пределах диапазона измерений
Функция запоминания максимального измеренного значения
Отображение напряжения зазора
Автоматический возврат в режим измерения после 1 минуты бездействия
