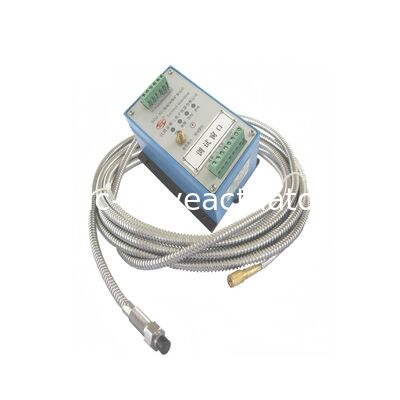

SDJ-301 Датчик защиты вала от вибрации с выходом 4-20мА и двухступенчатым реле сигнализации для мониторинга в реальном времени

Наименование марки:	OEM
Номер модели:	СДЖ-301
МОК:	1
цена:	Negotiations

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Упаковывая детали:

Новая оригинальная коробка

Выделить:

Передатчик защиты от вибрации выходного вала 4–20 мА

Двухступенчатое реле сигнализации

передатчик защиты от вибрации

Описание продукта

Трансмиттер защиты от вибрации вала SDJ-301

Трансмиттер защиты от вибрации вала SDJ-301 обеспечивает комплексный мониторинг радиальной вибрации роторов вращающегося оборудования, измеряя вибрацию вала, биение, эксцентриситет и другие критические параметры для обнаружения повышенной вибрации, вызванной дисбалансом ротора, несоосностью и ослабленными компонентами.

Основные области применения

Идеально подходит для вращающегося оборудования с различными подшипниками скольжения, включая паровые турбины, вентиляторы, компрессоры, электродвигатели, насосы и аналогичное промышленное оборудование.

Возможности измерения

Мониторинг пикового значения радиальной вибрации (смещения) для точной оценки состояния ротора и раннего обнаружения неисправностей.

Выходные интерфейсы и функции

Активные выходные клеммы с сигналами 4-20мА или 1-5В
Локальный светодиодный дисплей, отображающий состояние работы машины (OK, Предупреждение, Опасность, Авария)
Изолированные двухступенчатые выходные клеммы реле сигнализации (ПРЕДУПРЕЖДЕНИЕ и ОПАСНОСТЬ)
Локальная кнопка сброса сигнализации с функцией автоматического сброса
Совместимость с цифровым дисплеем QBJ-3Q для мониторинга значений вибрации через ПЛК или РСУ
Буферизованный выход необработанного сигнала для прямого подключения к анализаторам диагностики состояния
Гибкие варианты питания: 24В постоянного тока, 220В переменного тока или 110В переменного тока

Система непрерывного мониторинга вибрации

Этот одноканальный трансмиттер защиты от вибрации обеспечивает онлайн-измерение радиальной вибрации ротора в реальном времени, выводя пиковые значения смещения и обеспечивая двухступенчатые выходные сигналы сигнализации для раннего обнаружения и защиты вращающегося оборудования.

Низкочастотная опция расширяет возможности измерения, включая биение турбины, вибрацию вала паровой турбины и параметры эксцентриситета, предлагая простую установку без регулировок и отличное соотношение производительности и цены.

Установка и настройка

Разработан для простой установки в штатных местах предусилителей. Для комплексного мониторинга обычно устанавливаются два трансмиттера SDJ-301 (в направлениях X и Y, расположенных под углом 90°) рядом с каждым подшипником. Стандартное вращающееся оборудование с двумя подшипниками требует четыре трансмиттера вибрации для полного охвата.

Технические характеристики

Совместимость с датчиками	8-мм датчики вихревых токов (стандартный зонд и удлинительный кабель, опционально бронированный кабельный комплект)
Выходная нагрузочная способность	Активный выход 4-20мА обеспечивает нагрузку до 750 Ом (поддерживает более трех нагрузок последовательно)
Конфигурация проводки	3-проводной защитный трансмиттер, требующий одноточечной системы заземления
Выход реле	Тип SPDT (однополюсный с двумя направлениями), полностью изолированный сухой контакт, максимальная нагрузка 2А
Калибровка	Заводская предварительная настройка с возможностью полевой регулировки точек сигнализации, нулевой точки и полной шкалы

Кастомизация и интеграция

Защитный трансмиттер SDJ-301 может быть адаптирован для удовлетворения конкретных полевых требований с гибким выбором функций. Функции включают регулируемые диапазоны полной шкалы для общих значений вибрации и специализированные низкочастотные опции для турбинных применений. Выходы реле бесшовно интегрируются с ПЛК, системами РСУ и могут напрямую управлять сигнализацией и реле агрегатов.
