Серия ZH3000 Φ11мм 9-метровый датчик вихревых токов для измерения осевого смещения при контроле скорости вращения

Серия ZH3000 Φ11мм 9-метровый датчик вихревых токов для измерения осевого смещения при контроле скорости вращения

Наименование марки:	Zhonghe
Номер модели:	ZH3000 Φ 11
МОК:	1
цена:	Negotiations

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Диапазон чувствительности:

4 мм

Ряд:

Ж3000

Рабочая температура:

20 (°С)

Тип датчика:

вихревой ток

Упаковывая детали:

Новая оригинальная коробка

Выделить:

Датчик вихревых токов длиной 9 метров

Зонд Φ11 мм Датчик скорости вращения

Измерение осевого смещения Датчик смещения

Описание продукта

Серия ZH3000 Φ11 (50) 9-метровый вихретоковый датчик-зонд

Усовершенствованный датчик измерения осевого смещения для промышленных применений вращающихся механизмов

Обзор продукта

Вихретоковые датчики серии ZH3000 сочетают в себе передовые характеристики и взаимозаменяемость компонентов, оснащены монтажными кронштейнами с высокой плотностью для DIN-рейки, которые экономят 50% пространства по сравнению с традиционным винтовым креплением. Совместимы со стандартами API 670 (4-е издание) и сертифицированы для опасных сред с взрывозащитой ExiaⅡCT2~T6.

Конфигурация системы

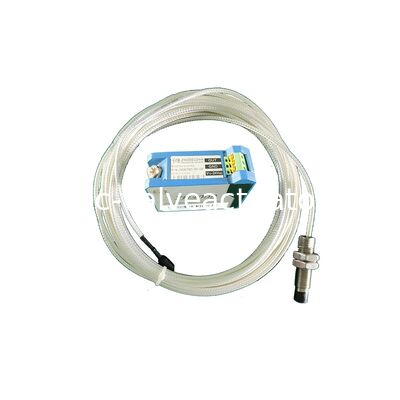

Система вихретокового датчика ZH3000 состоит из трех основных компонентов:

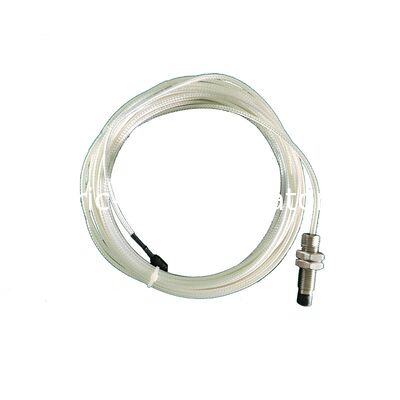

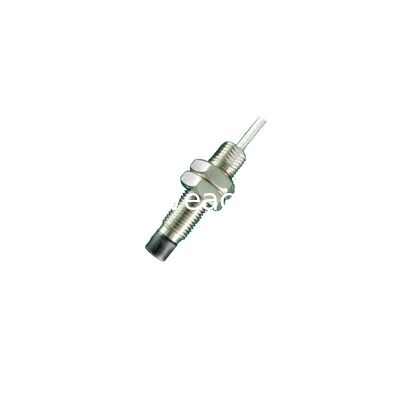

Зонд ZH3000: Доступен в диаметрах Φ8 мм, Φ11 мм и Φ25 мм с длиной кабеля 1 м или 0,5 м
Удлинительный кабель ZH3000: Самоблокирующиеся разъемы SMA с маслостойкой защитой, доступны длиной 4 м, 4,5 м, 8 м и 8,5 м

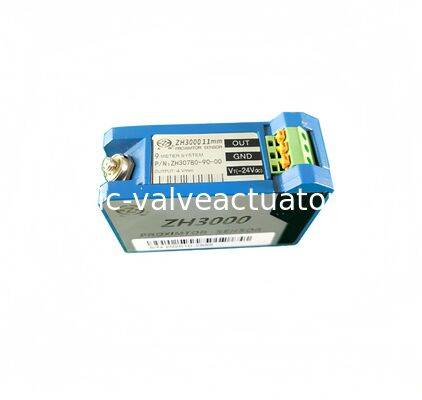

Предусилитель ZH3000: Основной компонент системы с цепями осцилляции, обнаружения, фильтрации и усиления

Технические характеристики

Параметр	ZH3000 Φ8 мм	ZH3000 Φ11 мм	ZH3000 Φ25 мм
Диаметр зонда (мм)	8	11	27.1
Диапазон статической линейности (мм)	2	4	12.7
Статическая чувствительность (В/мм)	8	4	0.8
Частотная характеристика	(0～15) кГц	(0～8) кГц	(0～3) кГц
Диапазон измерения: средняя точка зазора (мм)	1.8	3	9
Диапазон измерения: напряжение в средней точке (В)	-10	-10	-7.08

Общие характеристики

Электропитание: (-20 ~ 26) В пост. тока

Потребляемая мощность: 12-15 мА

Рабочая температура: Предусилитель: -30℃~+70℃, Зонд: -40℃~+150℃

Температура хранения: Предусилитель: -35℃~+100℃, Зонд: -40℃~+177℃

Защита корпуса: IP20 или выше

Общая длина кабеля системы: 5 м или 9 м

Предел высоты: <2000 м

Механические свойства

Материал зонда: Полифениленсульфид (PPS)

Материал корпуса: Нержавеющая сталь 1Cr18Ni9Ti

Материал кабеля: Коаксиальный экранированный с внешней оболочкой из FEP

Материал разъема: Латунь или бериллиевая бронза с золотым покрытием

Материал предусилителя: ADC12

Прочность зонда на растяжение: Макс. 30 кг между защитной крышкой и корпусом

Минимальный радиус изгиба кабеля: 25,4 мм (30 мм для бронированного кабеля)
