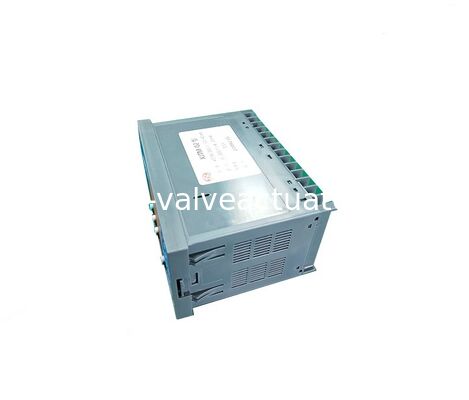

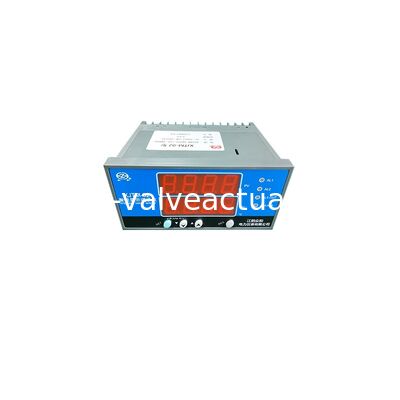

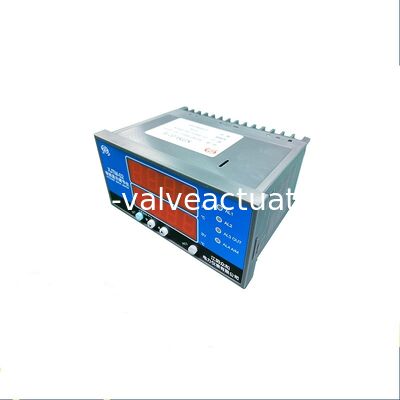

Интеллектуальный индикатор столбчатого света Zhonghe XJTM-02 с технологией поверхностного монтажа и универсальным входом сигнала, оснащенный двухэкранным четырехзначным дисплеем

Name: Интеллектуальный индикатор столбчатого света Zhonghe XJTM-02 с технологией поверхностного монтажа и универсальным входом сигнала, оснащенный двухэкранным четырехзначным дисплеем
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: XJTM-02
Price: 1.00 USD
Availability: InStock

Наименование марки:	Zhonghe
Номер модели:	XJTM-02
МОК:	1
цена:	Negotiations

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Номер позиции:

XJTM-02

Упаковывая детали:

Новая оригинальная коробка

Выделить:

Интеллектуальный индикатор столбчатого света с технологией поверхностного монтажа

Универсальный прибор для отображения входного напряжения и тока

Двухэкранный четырехзначный дисплей с регулируемым выходным сигналом

Описание продукта

Интеллектуальный прибор отображения данных в световой колонне Zhonghe XJTM-02

Отображение напряжения и тока с регулируемым выходом

Обзор продукта

Эта усовершенствованная серия приборов использует технологию поверхностного монтажа для повышения помехозащищенности. Она объединяет функции отображения, управления, передачи данных и связи с универсальной совместимостью входных сигналов. Путем настройки внутренних параметров, она может поддерживать различные типы сигналов, как указано в таблице входных сигналов.

Основные характеристики

Технология поверхностного монтажа для превосходной защиты от помех
Комплексные возможности отображения, управления, передачи данных и связи
Универсальный входной сигнал с настраиваемыми параметрами
Двухэкранный четырехзначный дисплей со светодиодными индикаторами состояния
Широкая область применения в различных отраслях промышленности

Характеристики входного сигнала

Код входного сигнала	Тип входного сообщения	Диапазон измерения	Разрешение	Совместимые датчики/передатчики	Входное сопротивление
01	B	400～1800℃	1℃	Платиновые термопары типа Old 30 - Platinum Old 6	≥1MΩ
02	S	0～1600℃	1℃	Платиновые термопары типа Old 10 - Platinum
03	K	0～1300℃	1℃	Никель-хромовые / никель-кремниевые термопары
04	E	0～1000℃	1℃	Никель-хромовые - медно-никелевые термопары
05	T	0～320.0℃	0.1℃	Медно-медно-никелевые термопары
06	J	0～1200℃	1℃	Железо-медно-никелевые термопары
07	WPe3-25	0～2300℃	1℃	Вольфрам-рениевые 3 - Вольфрам-рениевые 25 термопары
08	Pt100	-200 to 650℃	1℃	Платиновый термометр сопротивления R0 = 100Ω	≥10kΩ
09	Pt100.1	-199.9 to 320.0℃	0.1℃	Платиновый термометр сопротивления R0 = 100Ω
10	Cu50	-50.0～150.0℃	0.1℃	Медный термометр сопротивления R0 = 50Ω
11	0 ~ 20 мВ	-1999 ~ 9999	До 1.6 мкВ	Датчик давления	≥1MΩ
12	4 ~ 20 мА		До 1.3 мкА	Передатчик DDZ-Ⅲ	≤250Ω
13	0 ~ 10 мА		До 0.8 мкА	Передатчик DDZ-II
14	1 ~ 5 В		Максимум 0.3 мВ	Передатчик DDZ-Ⅲ	≥4.7MΩ
15	0 ~ 5 В		Максимум 0.4 мВ	Передатчик DDZ-II
16	0 ~ 20 мВ		До 1.6 мкА	Передатчик DDZ-II	≤250Ω
17	30 ~ 350Ω		До 2.6 мΩ	Дистанционный манометр	≥10kΩ
18	Специальные сигналы			Пользовательские (пожалуйста, укажите тип сигнала, номер градуировки или соответствующую формулу)
19	4 ~ 20 мА квадратный корень	-1999 ~ 9999	До 1.3 мкА	Передатчик DDZ-Ⅲ	≤250Ω
20	0 ~ 10 мА квадратный корень		До 0.8 мкА	Передатчик DDZ-II
21	1 ~ 5 В квадратный корень		Максимум 0.3 мВ	Передатчик DDZ-Ⅲ	≥4.7MΩ
22	0 ~ 5 В квадратный корень		Максимум 0.4 мВ	Передатчик DDZ-II
23	Полный переключатель			Это не включает функцию с кодом 17. Пожалуйста, укажите, если вам это требуется.

Технические характеристики

Точность измерения: Цифровой дисплей ±0.5% FS ±1 цифра

Диапазон температурной компенсации: 0～50℃

Условия окружающей среды: Рабочая температура: 0-50℃; относительная влажность: ≤85%. Избегайте использования в средах, содержащих коррозионные, легковоспламеняющиеся или взрывоопасные газы.

Метод отображения: Двухэкранный четырехзначный дисплей + светодиодный индикатор состояния

Выход переключателя: Каждая выходная точка может быть произвольно установлена для управления верхним или нижним пределом/сигнализации с гистерезисом.

Типы выхода

Релейный выход: Контактная способность (резистивная нагрузка): AC220V/5A; DC24V/5A
Импульсный выход запуска SCR с переходом через ноль: Способен запускать SCR 600V/100A
Выход сигнала управления твердотельным реле (SSR): Выход DC 9V/30mA
Тиристорный выход запуска с переходом через ноль: Двунаправленный тиристор 600V/5A, запускаемый тиристор 600V/100A

Аналоговый выход

Выход DC 0～10mA, сопротивление нагрузки ≤1.5kΩ
Выход DC 4～20mA, сопротивление нагрузки ≤750Ω
Выход DC 0～5V, сопротивление нагрузки ≥250kΩ
Выход DC 1～5V, сопротивление нагрузки ≥250kΩ

Выход питания: DC 24V, нагрузка ≤30mA

Метод питания: AC/DC питание 90～260V, мощность ≤4W, вес 260 г
AC/DC питание 20-30V, мощность ≤6W, вес 260 г

Применение

Широко используется в энергетике, металлургии, химической, нефтехимической, бумажной и полиграфической промышленности, пивоварении, табачной промышленности, аэрокосмической и других отраслях промышленности.
