Q173CPUN Mitsubishi Universal Model Redundant Power Supply Module 5 V DC/3 A

Name: Q173CPUN Mitsubishi Universal Model Redundant Power Supply Module 5 V DC/3 A
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: Q173CPUN
Price: 210.00 USD
Availability: InStock

Наименование марки:	MITSUBISHI
Номер модели:	Q173CPUN
МОК:	1
цена:	Negotiations

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Япония

Программная емкость:

8 тыс. шагов

скорость обработки основной деятельности (инструкция LD):

0,12 μs

Вход:

100 до AC 240 v

Выход:

5 V DC/3 A

Тип::

Резервный модуль электропитания

Упаковывая детали:

Новая оригинальная коробка

Выделить:

Mitsubishi redundant power supply module

5V DC power supply module

ESP controller power module

Описание продукта

Q173CPUN Mitsubishi Universal Model Redundant Power Supply Module 5 V DC/3 A

Product Description

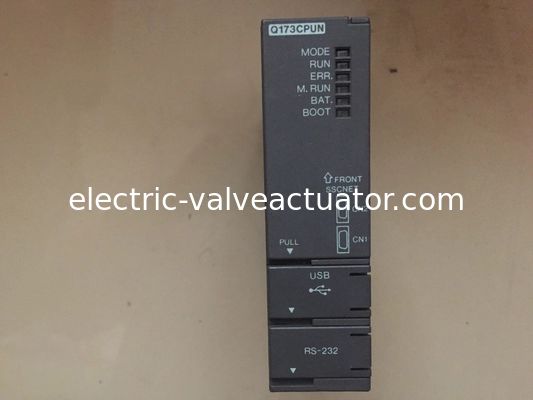

The Mitsubishi Q173CPUN (often part of the Q172CPUN or Q173CPUN/Q172CPUN set) is a high-performance Motion Controller CPU for the MELSEC-Q series. It is specifically designed to control complex multi-axis servo systems, making it ideal for advanced automation equipment such as semiconductor manufacturing machines, robotics, precision assembly lines, and printing presses. This CPU works in tandem with a MELSEC-Q series PLC CPU (like a QnPH or QnPRH CPU) to provide seamless integration of sequential logic control and sophisticated motion control, such as linear interpolation, circular interpolation, and synchronous control.

Features

Multi-Axis Synchronous Control: Capable of precisely synchronizing the movement of multiple servo axes (e.g., 8 axes), enabling complex contouring and path-following applications.
High-Precision Positioning: Offers ultra-fine control units (e.g., 0.1 µm or 0.0001°) for highly accurate positioning, critical for precision manufacturing.
Dedicated Motion Control Language: Supports specialized motion control commands (SFC language and dedicated motion instructions) that simplify the programming of intricate motion sequences.
Large Capacity Memory: Features substantial program and data memory to store extensive positioning data, numerous motion patterns, and complex sequence programs.
High-Speed Processing: Executes motion programs and servo processing at high speed, minimizing cycle times and increasing machine throughput.
SSCNET III Interface: Uses Mitsubishi's high-speed fiber-optic servo network (SSCNET III) for reliable, noise-resistant communication with servo amplifiers, simplifying wiring and improving system reliability.

Material & Applications

Material: The module casing is constructed from robust, flame-retardant industrial-grade plastic. The internal board uses high-quality printed circuit boards with components rated for continuous industrial operation.

Primary Applications:

Industrial Robots and Robotic Cells
Semiconductor Fabrication and Inspection Equipment
Electronic Component Insertion Machines
Precision CNC Machining Centers
Printing and Packaging Machinery
Automated Assembly and Test Lines

Important Parameters

Parameter	Specification
Product Series	MELSEC-Q Series Motion Controller
Model	Q173CPUN (Often requires Q172CPUN for a complete set)
Control Method	Stored program method
Number of Controlled Axes	Up to 8 axes (with SSCNET III)
Program Memory Capacity	1.5 M steps (Approx. 3 MB)
Positioning Data Storage	4,000 points (paths)
Interpolation Control	Linear interpolation, Circular interpolation (2-4 axes)
Control Unit	0.1 µm, 0.0001°, 0.0001 inch/pulse
Servo Network	SSCNET III (High-speed fiber optic loop)
Communication with PLC CPU	MELSECNET/H or CC-Link
Operating Ambient Temperature	0 °C to 55 °C

Performance Specifications (Japanese)

Control Specification	Details
Number of Control Axes	SV13/SV22/SV43 SV54
Calculation Cycle (Default)	SV13 SV22/SV43 SV54
Interpolation Function	SV13/SV22/SV43 SV54
Control Method	SV13/SV22 SV43 SV54
Acceleration/Deceleration Processing
Correction Function
Program Language	SV13/SV22 SV43 SV54
Servo Program (Dedicated Command) Capacity	SV13/SV22 SV43 SV54
Number of Programs (SV54)
Positioning Points	SV13/SV22 SV43 SV54
Program Tool
Peripheral Device Interface
Origin Return Function
JOG Operation Function
Manual Pulse Operation Function
Synchronous Encoder Operation Function
M Code Function
Limit Switch Output Function
Absolute Position System
Number of Controlled Machines (SV54)	Axis Control Machine Management Machine
WAIT Function (SV54)
Number of Motion Related Units Installed
