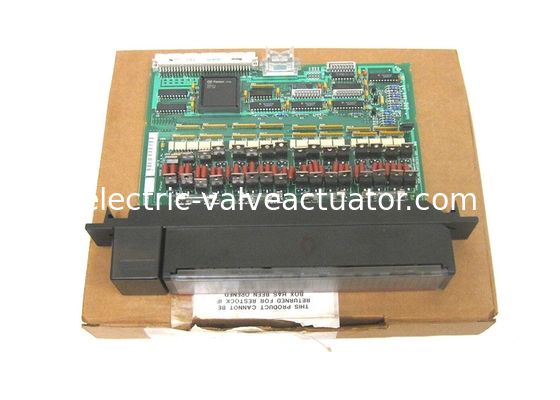

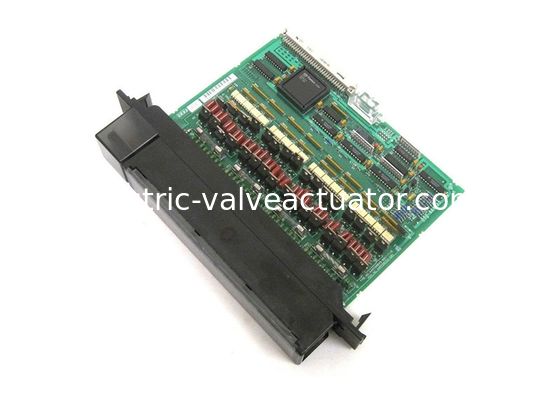

GE FANUC IC697MDL350, 120 В переменного тока 0,5 А, 32-канальный дискретный выходной модуль

Name: GE FANUC IC697MDL350, 120 В переменного тока 0,5 А, 32-канальный дискретный выходной модуль
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: IC697MDL350
Price: 210.00 USD
Availability: InStock

Наименование марки:	USA
Номер модели:	IC697MDL350
МОК:	1
цена:	Negotiations

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

США

Ряд:

Серия 90-70

Тип продукта:

дискретный модуль входного сигнала

Оцененное напряжение:

AC 120 V

Выходы:

Течение выхода/пункт:

0,5 а

Течение выхода/группа:

2 А

Ток требуется:

0,5 а

Упаковывая детали:

Новая оригинальная коробка

Выделить:

Выходной модуль GE FANUC IC697MDL350

32-канальный дискретный модуль 120 В переменного тока

Контроллер ESP с выходом 0

Описание продукта

GE FANUC IC697MDL350, 120 В переменного тока 0,5 А, 32-точечный дискретный выходной модуль

IC697MDL350 - это 32-точечный дискретный выходной модуль на 120 В переменного тока 0,5 А в серии GE Fanuc 90-70. Стандартные характеристики включают четыре изолированные группы по 8 точек, что составляет 32 точки, емкость 0,5 А на точку и высокую пусковую мощность, в 20 раз превышающую номинальный ток. Выходной модуль IC697MDL350 позволяет использовать каждую группу из 8 точек на разных фазах источника переменного тока. Каждая группа выходов защищена предохранителем на 5 А и демонстрирует высокую степень пускового тока, что делает выходы подходящими для широкого спектра индуктивных и ламп накаливания.

Светодиоды показывают состояние ВКЛ-ВЫКЛ каждой точки на стороне цепей ПЛК. Кроме того, имеется светодиод, который подтверждает состояние предохранителей, расположенных в верхней части модуля. Модуль IC697MDL350 механически ключен для обеспечения правильной замены аналогичным типом в полевых условиях. Пользователь может настраивать ссылки ввода/вывода без использования перемычек или DIP-переключателей.

Пользователь должен завершить настройку с помощью функции конфигурации программного обеспечения MS-DOS или Windows, работающего в Windows 95 или Windows NT через Ethernet TCP/IP или через порт SNP. Функция конфигурации находится на устройстве программирования.

IC697MDL350 совместим с рядом нагрузочных устройств, включая соленоиды, пускатели двигателей и индикаторы. Номинал 0,5 А относится к долговременной токовой нагрузке каждой точки. Из-за рассеивания тепла внутри модуля максимальная токовая нагрузка для каждой группы выходов ограничена при более высоких температурах.

Выходной модуль GE Fanuc IC697MDL350 - это дискретный выходной модуль GE серии 90-70. Он имеет 32 дискретных выходных канала. Он может работать от переменного тока, но не от постоянного. Номинальное напряжение переменного тока дискретного выходного модуля IC697MDL350 составляет 120 вольт переменного тока. Каждый из выходных точек имеет номинальный ток 0,5 А, и все выходы расположены в 4 группах по 8.

Номинальный ток для каждой группы составляет 2 А. Каждая выходная точка также имеет светодиодный индикатор состояния, который показывает, включена или выключена выходная точка. Дискретный выходной модуль IC697MDL350 имеет предохранители для защиты. Для правильной настройки ему не нужны перемычки или DIP-переключатели, как это делают многие другие модули ввода/вывода GE. Дискретный выходной модуль IC697MDL350 можно настроить с помощью MS-DOS или программного обеспечения Windows Programming Software.

Дискретный выходной модуль GE Fanuc серии 90-70 IC697MDL350 работает с диапазоном частот от 47 до 63 Гц. Выходы этого дискретного выходного модуля подходят для различных промышленных индуктивных нагрузок, и каждая из 4 выходных групп защищена предохранителем, рассчитанным на 5 А.

Дискретный выходной модуль IC697MDL350 может подключаться к устройствам пускателей двигателей, индикаторам и соленоидам, и он хорошо оснащен для работы с этими устройствами. Этот дискретный выходной модуль может работать с источником питания переменного тока, который поддерживает несколько фаз, и он может использовать разные фазы источника питания переменного тока для каждой из своих 4 выходных групп.

Технические характеристики

Номинальное напряжение:	120 вольт переменного тока
Количество выходов:	32 выхода (4 группы по 8)
Выходной ток:	0,5 А на точку, 2 А на группу
Потребляемый ток:	0,5 А
Частота:	от 47 до 63 Гц
Питание постоянного тока:	Нет

Техническая информация

Характеристики

Номинальное напряжение:	120 вольт переменного тока
Выходы на модуль:	32 (четыре группы по 8 выходов в каждой)
Изоляция:	1500 вольт - любой выход к объединительной плате 500 вольт между группами
Диапазон выходного напряжения:	от 85 до 132 вольт, 47-63 Гц
Выходной ток:	0,5 ампер максимум на точку 2 ампера максимум на группу
Пусковой ток:	10 ампер максимум на точку в течение одного цикла (20 мс)
Падение выходного напряжения:	3 вольта максимум
Время отклика - включение:	1 мс максимум
Время отклика - выключение:	1/2 цикла
Утечка на выходе:	1,5 мА максимум
Ток, требуемый от шины 5 В:	0,5 ампер
VME	Система, разработанная для поддержки стандарта VME C.1
