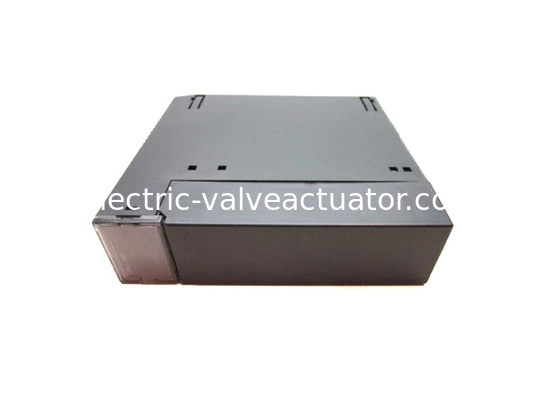

GE FANUC IC693CPU341, серия 90-30, модуль процессора с частотой 20 Мегагерц

GE FANUC IC693CPU341, серия 90-30, модуль CPU с частотой 20 мегагерц

Описание продукта

Общие сведения: Модуль IC693CPU341, входящий в серию GE Fanuc 90-30, представляет собой однослотовый модуль CPU, который оснащен 5 базовыми платами. Он содержит 4 удаленные и/или расширительные базовые платы в дополнение к 1 базовой плате CPU. Он оснащен процессором 80C188XL.

Питание: Он работает на частоте 20 МГц и требует нагрузки 490 миллиампер от источника питания +5 В постоянного тока. Модуль работает при температуре окружающей среды от 0 до 60 градусов Цельсия (или от 32 до 140 градусов Фаренгейта).

Память: Типичная скорость сканирования этого CPU составляет 0,3 миллисекунды на 1K логики (также известной как логические контакты). С максимальной памятью пользовательской программы 80K байт, IC693CPU341 имеет регистровую память (%R) 9999 слов; дискретную глобальную память (%G) 1280 бит, внутренние катушки (%M) 1024 бит, выходные (временные) катушки (%T) 256 бит и ссылки на системный статус (%S) 128 бит (с %S, %SA, %SB, %SC по 32 бита каждая).

Ввод/вывод: Аналоговые входы (%AI) и выходы (%AQ) составляют 1024 и 256 слов соответственно. Дискретные входы (%I) и выходы (%Q) составляют по 512. Он имеет 16 слов (%SR) системных регистров, которые используются только для просмотра таблицы ссылок и не могут быть использованы в пользовательской логической программе.

Особенности: Этот CPU имеет один встроенный последовательный порт, который требует разъема для источника питания ПЛК, используемого в системе. Порт поддерживает ведомые протоколы SNP/SNP-X. IC693CPU341 имеет совместимость с PCM/CCM, хотя для поддержки ведущего SNP/SNP-x, CCM или ведомого RTU требуется модуль CMM. Ему также требуется модуль PCM для поддержки ведущего RTU.

LAN: IC693CPU341 имеет установленную локальную сеть (LAN). Эта функция позволяет CUP поддерживать различные модули опций, такие как FIP, Profibut, multidrop, Ethernet, GBC, GMC и GCM+ модули опций. Его ранние версии имеют RAM и опциональную EPROM или EEPROM для хранения памяти. Новые версии, начиная с аппаратной версии IC693CPU341-J и прошивки Release 4.61, поддерживают только RAM и опциональную Flash для дополнительных потребностей в памяти.
