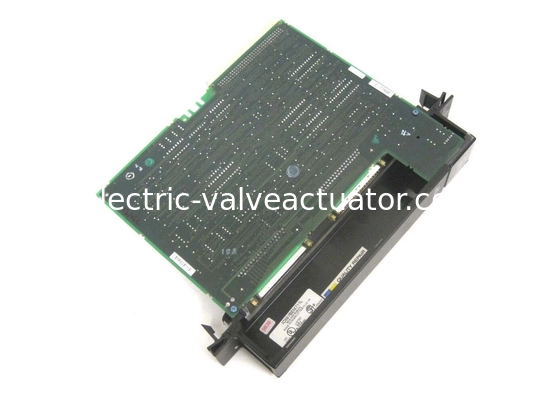

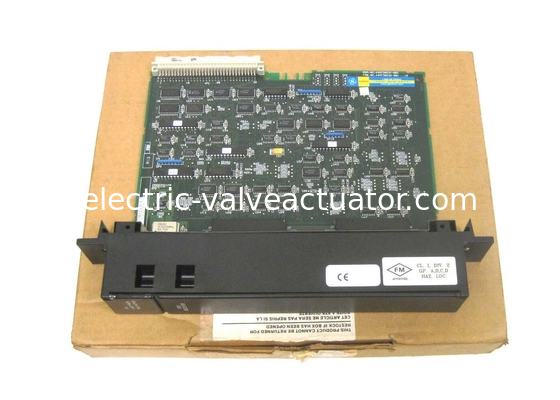

GE FANUC IC697BEM711, Модуль приёмника шины, Серия 90-70, Разработан

IC697BEM711 - это модуль приемника шины (BRM) из серии 90-70, разработанный GE Fanuc. Являясь высокоскоростным интерфейсом расширения параллельной шины, IC697BEM711 позволяет удобно расширяться от основной стойки до максимум семи дополнительных стоек ПЛК IC697 с использованием соединительного кабеля длиной до 50 футов. IC697BEM711 поставляется с удобным программным обеспечением для настройки и не требует DIP-переключателей.

Модуль IC697BEM711 имеет максимальный вес всего 4 фунта и имеет один слот с двумя разъемами. Важно отметить, что BRM IC697BEM711 всегда должен устанавливаться в слот 1. Еще одной примечательной особенностью IC697BEM711 является использование светодиодов для индикации непрерывного состояния модуля, стойки и наличия необходимого терминатора шины ввода/вывода. IC697BEM711 сохраняет последнее состояние работы выходных модулей в случае возможной потери связи с ЦП. Он также позволяет изолировать и ремонтировать неисправный модуль в стойке.

Примечание: система ПЛК IC697 может быть настроена с помощью IC697BEM711 только с использованием программного обеспечения MS-DOS или функциональности Windows. После выбора параметра конфигурации пользователю будет предложено подтвердить наличие RCM. Всегда обращайтесь к Руководству по установке контроллера программиста перед попыткой установки.

О IC697BEM711

Модуль IC697BEM711 - это модуль приемника шины. Особенности модуля IC697BEM711 включают высокоскоростной интерфейс расширения параллельной шины, поддержку 7 стоек расширения, изоляцию системных сбоев, простую настройку программного обеспечения и поддержку сохранения последнего состояния машины. Три светодиодных индикатора на модуле показывают состояние модуля, а также состояние порта расширения шины и состояние расширения. Используя модуль IC697BEM711, можно добиться расширения до максимум 7 дополнительных стоек ПЛК IC697, используя в общей сложности 15 метров кабеля. Модуль IC697BEM711 занимает один слот в шасси ПЛК. На передней панели модуля предусмотрено два разъема: один разъем используется для подключения к вышестоящей стойке или стойке ЦП, а другой разъем используется для подключения к дополнительным стойкам расширения через последовательное соединение.

Модуль приемника шины IC697BEM711 необходимо настроить с помощью функции программного обеспечения Windows или MS-DOS. Текущая потребность модуля составляет 0,8 А, а модуль также требует входного напряжения 5 В постоянного тока. Интерфейс расширения может передавать данные со скоростью до 500 килобайт в секунду. С интерфейсом расширения можно использовать кабель длиной до 15 метров. Модуль разработан для поддержки стандарта VME C.1. При заказе модуля также можно заказать терминатор с каталожным номером IC697ACC702. Кроме того, можно заказать следующие кабели ввода/вывода: кабель длиной 5 футов с каталожным номером IC600WD005A, кабель длиной 10 футов с каталожным номером IC600WD010A, кабель длиной 25 футов с каталожным номером IC600WD025A и кабель длиной 50 футов с каталожным номером IC600WD050A. Питание системы должно быть выключено, прежде чем модуль IC697BEM711 будет вставлен в предназначенный для него слот.
