GE FANUC IC697BEM731, 90-70 серии, одноканальный контроллер

GE FANUC IC697BEM731, серия 90-70, одноканальный контроллер

Описание продукта

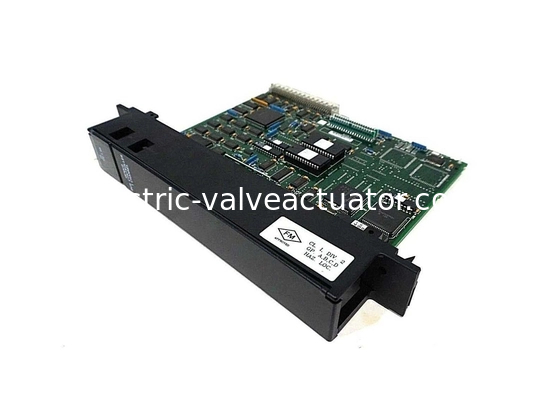

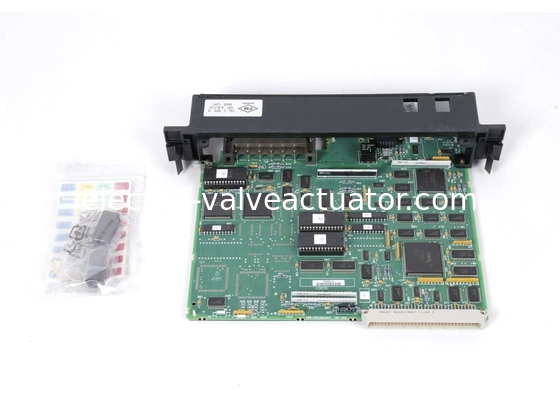

IC697BEM731 - это модуль контроллера шины (BCM), произведенный GE Fanuc для серии 90-70. IC697BEM731 разработан специально для ручного монитора Genius I/O IC660/IC661. Модуль IC697BEM731 доступен как одноканальный контроллер; таким образом, он занимает только один слот ручного монитора (IC66*) ПЛК. Этот BCM сканирует блоки ввода/вывода IC66* асинхронно; следовательно, данные ввода/вывода передаются в процессор один раз за сканирование по задней панели стойки ПЛК IC697. BCM IC697BEM731 также отвечает за поддержку направленной связи, исходящей от запроса службы связи процессора ПЛК. Кроме того, он может быть настроен для выполнения глобальных коммуникаций. IC697BEM731 может быть настроен только с помощью функции конфигурации программного обеспечения MS DOS или Windows.


Дополнительные функции IC697BEM731 включают 30 ответвлений на канал, диагностику ввода/вывода IC66* или IC661, поддержку резервных блоков, кабелей и процессоров, связь по локальной сети, программную конфигурацию процессора и функцию обработки аварийных сигналов. Перед установкой обратитесь к соответствующему руководству по установке ПЛК. Перед началом работы питание должно быть ВЫКЛЮЧЕНО. Установите стойку в соответствии с инструкциями и включите питание. При правильном выполнении модуль включится с соответствующим мигающим светодиодом. Средний светодиод загорится, когда конфигурация будет получена от процессора и работа шины будет проверена. Нижний светодиод всегда ВЫКЛ.

Модуль GE Fanuc IC697BEM731 - это BCM или модуль контроллера шины, который является частью линейки продуктов Series 90-70 и предназначен для использования в качестве контроллера шины в ПЛК Series 90-70. Этот модуль контроллера весит всего 2 фунта. Он также имеет только 1 канал ввода/вывода. Модуль контроллера шины IC697BEM731 может быть установлен всего в 1 слот на стойке ПЛК, и его можно настроить с помощью программного обеспечения конфигурации на базе Windows. Модуль контроллера шины IC697BEM731 работает путем последовательного сканирования всех входов/выходов в ПЛК, а затем передачи всех данных ввода/вывода на заднюю панель после завершения процесса сканирования. Он также может обрабатывать одноранговые передачи данных.

Модуль контроллера шины GE Fanuc Series 90-70 IC697BEM731 может использовать локальные сети для подключения к другим модулям контроллера шины и PCIM, и он будет выступать в качестве узла связи для этих устройств и локальной сети. Он имеет скорость передачи данных по умолчанию 153,5 кбод. Модуль контроллера шины IC697BEM731 может быть настроен для обработки глобальных коммуникационных приложений.

Этот модуль следует устанавливать только в системе ПЛК Series 90-70, когда питание выключено, чтобы избежать повреждения компонентов или серьезных травм. Он имеет 1 последовательный порт, который является портом HHM или ручного монитора, который позволяет ему подключаться к монитору, который пользователи могут держать в руках, что даст им визуальные обновления в реальном времени о модуле контроллера шины, его приложениях и любых сбоях или ошибках, которые могут возникнуть в системе.

Технические характеристики
