GE FANUC IC693CPU364, однослотный центральный процессорный блок, процессорный модуль серии 90-30

GE FANUC IC693CPU364, однослотовый центральный процессор, модуль процессора серии 90-30

Описание продукта

IC693CPU364 - это однослотовый центральный процессор (из серии GE Fanuc 90-30) со встроенным Ethernet-портом и 1 встроенным последовательным портом. Этот блок является «мозгом» ПЛК и местом, где происходит большинство вычислений. Спецификации этого блока см. на веб-странице IC693CPU364. Стандартным применением IC693CPU364 является подключение 9-контактного последовательного порта компьютера через IC693CBL316 к стандартному интерфейсу Ethernet IC693CPU364. Следует отметить, что интерфейс Ethernet IC693CPU364 является Ethernet Global Data (EGD). Преимущество этого встроенного интерфейса Ethernet заключается в том, что вам не нужно использовать отдельный модуль Ethernet, такой как CMM321, с устройством. Фактически, вы можете сэкономить слот ПЛК, основываясь на встроенном характере порта Ethernet на IC693CPU364.

EGD также позволяет CPU364 обрабатывать специализированные параметры, которые режим конфигурации HHP не может. В отличие от CMM321, CPU364 не требует внешнего приемопередатчика. CPU364 имеет встроенный приемопередатчик, к которому можно подключиться через порт 10BASE-T. CPU364 предлагает некоторую дополнительную функциональность в возможности добавления внешнего приемопередатчика. Это можно сделать через порт AAUI, который обходит внутренний приемопередатчик. Еще одним преимуществом встроенного интерфейса Ethernet является то, что он может обмениваться данными, не используя объединительную плату ПЛК, создавая более высокую скорость связи, чем можно было бы достичь с помощью отдельных модулей CPU и Ethernet. Некоторые основные моменты, которые следует отметить в отношении IC693CPU364, заключаются в том, что при использовании CPU364 необходимо подключиться к заземлению рамы в слоте, где он установлен. Вы можете найти провод заземления на устройстве для этого самого использования.

CPU364 использует стандартную прошивку flash без EPROM и EEPROM. Номинальный ток IC693CPU364 составляет 1 А, и он использует предохранитель GE Fanuc 44A725214–001. Максимальная производительность CPU для CPU364 составляет 25 МГц с использованием процессора 80386EX. Имеется 2048 входных точек, 2048 выходных точек. Память регистров настраивается от 128 до 32640 слов. CPU364 имеет математику с плавающей запятой на основе прошивки.

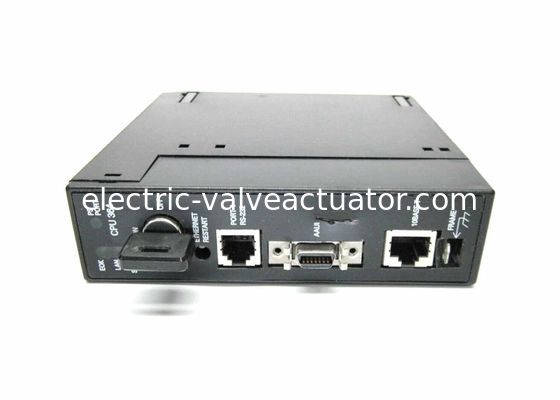

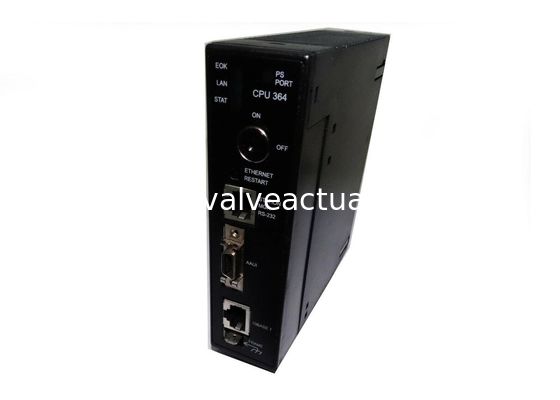

С выпуском прошивки 9.1 к CPU364 были добавлены функции EGD и настраиваемого разрешения имен. CPU364 имеет четыре светодиодных индикатора, кнопку перезапуска Ethernet, стандартный клавишный переключатель CPU, три разъема портов и вкладку заземления экрана. Четыре светодиодных индикатора относятся к интерфейсу Ethernet и порту PS. Три из индикаторов предназначены для Ethernet: EOK, LAN и STAT, а 1 - для порта PS. Кнопка перезапуска Ethernet имеет четыре варианта использования:

• Тест светодиодов
• Перезапуск
• Перезапуск и вход в состояние загрузки программного обеспечения
• Перезапуск и вход в состояние обслуживания

CPU364 имеет порт 1, RS-232, порт AAUI и порт 10Base T. Эти порты позволяют CPU364 подключаться к терминалу или эмулятору терминала (ПОРТ 1), подключаться через IEEE 802.3 к внешнему приемопередатчику Ethernet (AAUI) и подключаться к сети Ethernet 10Base T. Прошивка на CPU364, как указано выше, хранится в Flash-памяти и загружается через разъем последовательного порта. Это делается с помощью персонального компьютера с загрузчиком и программным обеспечением. Аналогичным образом, прошивка интерфейса Ethernet хранится в Flash-памяти и загружается через разъем порта 1 таким же образом.

IC693CPU364 оснащен 8 базовыми платами, которые состоят из одной базовой платы CPU и 7 базовых плат, которые могут служить либо расширением, либо удаленными базовыми платами. Он использует процессор 80386EX, работающий на частоте 25 МГц, и требует нагрузки 1,51 А от источника питания +5 В постоянного тока. Он также имеет медленнодействующий сменный предохранитель Ethernet размером 2,69 x 2,69 x 6,1 мм с напряжением 125 В и током 1 А. Модуль работает при температуре окружающей среды от 0 до 60 градусов Цельсия (или от 32 до 140 градусов по Фаренгейту). Он имеет типичную скорость сканирования 0,22 миллисекунды на 1 К логических или логических контактов.

IC693CPU364 имеет до 240 Кбайт памяти программ для пользователя. Обратите внимание: фактический размер доступной памяти пользовательской программы зависит от объемов, настроенных для настраиваемых типов памяти слов %R, %AI и %AQ, как указано ниже. Его память регистров (%R) настраивается с шагом 128 слов, от 128 до 16 384 слов с Logicmaster и от 128 до 32 640 слов с Control версии 2.2. Он поставляется с дискретной глобальной памятью (%G) 1280 бит, внутренними катушками (%M) 4096 бит, выходными (временными) катушками (%T) 256 бит и ссылками на состояние системы (%S) 128 бит (с %S, %SA, %SB, %SC по 32 бита каждый). Аналоговые входы (%AI) и выходы (%AQ) настраиваются с шагом 128 слов, от 128 до 16 384 слов с Logicmaster и от 128 до 32 640 слов с Control версии 2.2. Дискретные входы (%I) и выходы (%Q) составляют по 2048 каждый. Он имеет 28 слов (%SR) системных регистров, которые используются только для просмотра таблицы ссылок и не могут быть указаны в пользовательской логической программе. Он поддерживает типы памяти RAM и flash и имеет поддержку математики с плавающей запятой на основе прошивки.

Он имеет сдвиговые регистры, переопределение, часы с резервным питанием от батареи, с прерываниями, которые поддерживают функцию периодической подпрограммы, и более 2000 таймеров/счетчиков. Он имеет только один встроенный последовательный порт, который использует разъем на источнике питания ПЛК. Порт поддерживает ведомые протоколы SNP/SNP-X. Модуль имеет совместимость с PCM/CCM; однако для поддержки ведущего SNP/SNP-x, ведомого CCM или RTU требуется модуль CMM. Ему также требуется модуль PCM для поддержки ведущего RTU. Он имеет внутренний AAUI или 10BASE-T Ethernet (AAUI требует внешнего приемопередатчика, а 10BASE-T - прямого). Он также имеет дополнительный внешний Ethernet, который поддерживает модули опций Ethernet. Установленная локальная сеть (LAN) требует модулей опций для Genius, Profibus и FIP. Более ранние модули могут иметь надпись «SNP» вместо «PS PORT». В остальном эти модули идентичны.
