GE FANUC IC697BEM741, FIP Bus Controller (FBC) Производство, модули FIP IC670

GE FANUC IC697BEM741, контроллер шины FIP (FBC) производства, модули FIP IC670

Описание продукта

IC697BEM741 - это контроллер шины FIP (FBC) производства GE Fanuc. Эта деталь позволяет ПЛК IC697 подключаться к сети полевой шины FIP или WorldFIP со скоростью 1 Мбит. Он может сканировать ввод/вывод FIP с удаленных сканеров ввода/вывода FIP IC693, модулей FIP IC670 и общих устройств FIP, связанных с GE Fanuc 90-70 IC697BEM741.

Основные характеристики IC697BEM741 включают в себя двухканальный контроллер шины, который занимает один слот в стандартной или VME Integrator стойке. FBC настраивается с помощью Logicmaster 90-70 или программного обеспечения для конфигурирования управления. Устройства ввода/вывода на шине FIP сканируются контроллером шины одновременно, а данные ввода/вывода передаются в процессор один раз за сканирование. В систему ПЛК IC697 можно включить максимум 31 различный контроллер шины. Из них четыре могут быть контроллерами шины FIP.

Шина FIP может обслуживать удаленные точки (также известные как стойки ввода/вывода IC693, которые подключены к шине через модули удаленного сканирования ввода/вывода). Каждая удаленная точка может состоять из любых дискретных и аналоговых модулей ввода/вывода; станций управления полем (также известные как модули ввода/вывода управления полем, которые подключены к шине через блок интерфейса шины FIP); и общих устройств, включая компьютеры, которые подключены к шине с помощью стороннего модуля FIP. Шина FIP в основном используется для управления вводом/выводом и может использоваться для хранения данных конфигурации на удаленных устройствах и сообщения об ошибках.

О IC697BEM741

Контроллер шины FIP IC697BEM741 - это двухканальный контроллер шины для системы контроллера шины GE Fanuc Series 90-70 FIP. Этот контроллер шины FIP позволяет ПЛК GE IC697 подключаться к сети полевой шины 1,0 Мбит FIP или WorldFIP (EN50170). Контроллер шины FIP IC697BEM741 может вмещать до 128 полевых устройств, включая модуль ввода/вывода управления полем (с использованием блока интерфейса шины FIP), полевую шину FIP, интерфейсные ПЛК Series 90-70 и Series 90-30, стойки ввода/вывода Series 90-30 (с использованием модулей удаленного сканирования ввода/вывода FIP) и общие устройства, такие как компьютеры общего назначения с интерфейсом шины (с использованием модуля интерфейса FIP). Контроллер шины IC697BEM741 может последовательно сканировать устройства ввода/вывода на шине FIP, и данные ввода/вывода передаются в процессор при каждом завершенном итеративном сканировании. Во время сканирования контроллер шины IC697BEM741 независимо ищет любое подключенное удаленное устройство, передает выходные данные с ПЛК на подключенные устройства, обеспечивает передачу зависящих от времени сообщений с полевых устройств и получает диагностические сообщения с подключенных полевых устройств.

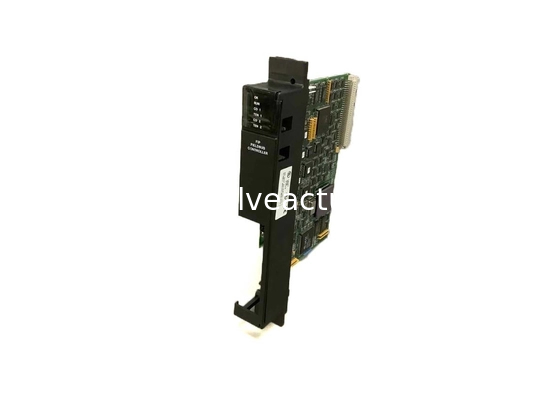

Контроллер шины GE Fanuc IC697BEM741 FIP занимает один слот в стойке GE IC697 PLC VME Integrator (стойка IC697CHS782 или IC697CHS783). Контроллер шины FIP IC697BEM741 можно настроить с помощью программного обеспечения для программирования Logicmaster Series 90-70 на базе Windows или программного обеспечения для программирования CIMPLICITY Control 90. Контроллер шины IC697BEM741 поставляется с 6 светодиодными индикаторами на передней панели. Верхние 2 светодиодных индикатора («MODULE OK» и «RUN») показывают рабочее состояние модуля, а нижние 4 светодиодных индикатора указывают на состояние связи на устройстве. Контроллер шины IC697BEM741 также имеет кнопку непосредственно под светодиодными индикаторами для локального сброса. Он поставляется с 15-контактным последовательным разъемом, который подключается к ПК для обновления операционной прошивки, а также имеет 2 9-контактных разъема шины FIP (каналы 1 и 2) для подключения к 2 шинам FIP.

Технические характеристики IC697BEM741
