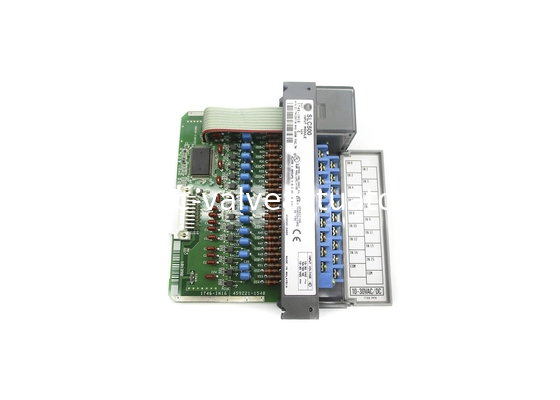

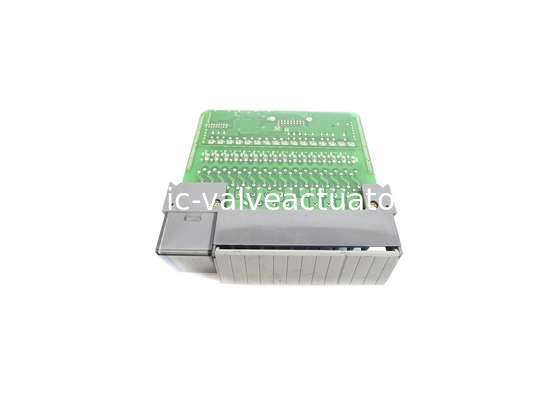

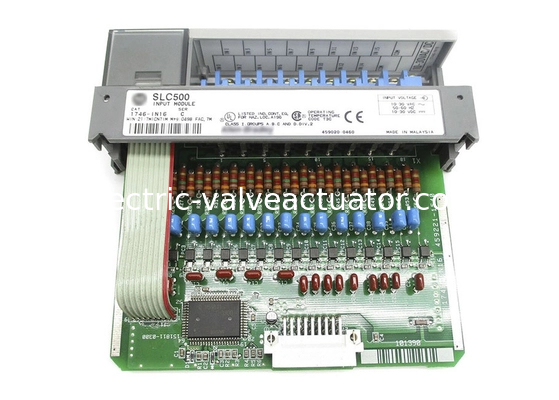

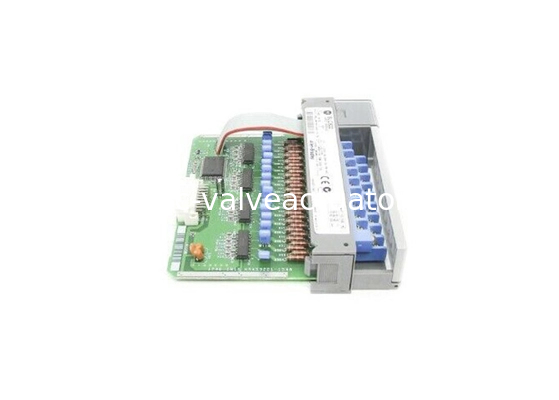

AB 1746-IN16, модуль цифрового ввода переменного/постоянного тока SLC 500, 24 вольта переменного/постоянного тока, типа Sink

AB 1746-IN16 представляет собой входный модуль 24 VDC / 24 VAC Sinking.Этот модуль имеет шестнадцать (16) каналов опускания, которые могут быть использованы для интерфейса с дискретными входными сигналами, которые работают с диапазоном напряжения 10-30 VDC и VAC.

Входные модули используются программируемым логическим контроллером (PLC) для взаимодействия с процессом.Каждый канал этого модуля имеет специальный светодиодный индикатор для визуальной обратной связи, если канал имеет активную мощность или нетЭти светодиоды также могут быть использованы в качестве справочника по устранению неполадок, поскольку они подтверждают, достиг ли сигнал, поступающий со стороны поля, модуля.

Этот модуль занимает одно место в любом шасси 1746 SLC. Он может быть установлен в местном шасси вместе с процессором PLC или в слоте расширения SLC.Он непосредственно устанавливается на шасси через поставляемые мужские разъемы, которые выровнены с интегральными разъемами шины, аналогичными любому модулю в системе SLC 500.

Этот модуль демонстрирует немного различную задержку сигнала для переменного и постоянного напряжения.Переходы от включения к выключению и отключения к включению показывают задержку сигнала 25 мс, в то время как для напряжения питания постоянным током задержка сигнала для переходов от включения к выключению и отключения к включению составляет 15 мс.Для настройки этого модуля как части системы SLC 500 он должен быть введен в аппаратную конфигурацию программного обеспечения RSLogix 500.Это программное обеспечение является общим программным обеспечением для контроллера серии SLC 500.
