24 МГц 6.253 МБ (от 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Модуль цифрового ввода/вывода

Name: 24 МГц 6.253 МБ (от 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Модуль цифрового ввода/вывода
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: PM851AK01 3BSE066485R1
Price: 210.00 USD
Availability: InStock

Наименование марки:	ABB
Номер модели:	PM851AK01 3BSE066485R1
МОК:	1
цена:	Negotiations

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Индия

Ток ввода/вывода, постоянный ток:

500 мА

24 типа потребления v:

140 мА

Температура, работая:

°C 0 до +55

Температура, хранение:

°C -25 до +70

Упаковывая детали:

Новая оригинальная коробка

Описание продукта

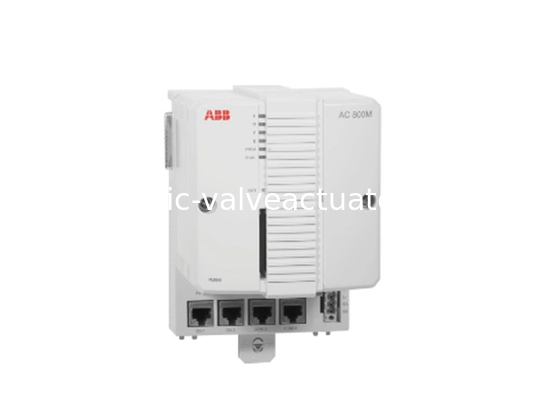

24 МГц 6.253 МБ (из 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Цифровой модуль ввода/вывода

Плата ЦП содержит микропроцессор и оперативную память, часы реального времени, светодиодные индикаторы, кнопку INIT и интерфейс CompactFlash.

Базовая плата контроллера PM851A имеет два порта Ethernet RJ45 (CN1, CN2) для подключения к сети управления и два последовательных порта RJ45 (COM3, COM4).

Обратите внимание, что PM851/PM851A ограничен одним портом Ethernet (CN1), поэтому резервирование Ethernet недоступно. Один из последовательных портов (COM3) является портом RS-232C с сигналами управления модемом, в то время как другой порт (COM4) изолирован и используется для подключения инструмента настройки.

Простые процедуры крепления/отсоединения на DIN-рейку с использованием уникального механизма slide & lock. Все базовые платы снабжены уникальным Ethernet-адресом, который обеспечивает каждой ЦП аппаратной идентификацией. Адрес можно найти на этикетке Ethernet-адреса, прикрепленной к базовой плате TP830.

Особенности и преимущества

Надежность и простые процедуры диагностики неисправностей
Модульность, позволяющая поэтапное расширение
Защита класса IP20 без необходимости использования корпусов
Контроллер может быть настроен с помощью Control Builder 800xA
Контроллер имеет полную сертификацию EMC
Аппаратное обеспечение на основе стандартов для оптимального подключения к сети (Ethernet, PROFIBUS DP и т. д.)

Общая информация

Артикул	3BSE066485R1 (PM851AK01)
Резервирование	Нет
Высокая целостность	Нет
Тактовая частота	24 МГц
Производительность, 1000 логических операций	0,46 мс
Производительность	0,46 мс
Память	12 МБ (из 800xA 5.1 FP4)
ОЗУ, доступная для приложения	6.253 МБ (из 800xA 5.1 FP4)
Флэш-память для хранения	Да

Подробные данные

Тип процессора	MPC860
Время переключения в красном. конфиг.	Н/Д
Кол-во приложений на контроллер	32
Кол-во программ на приложение	64
Кол-во диаграмм на приложение	128
Кол-во задач на контроллер	32
Количество различных циклов	32
Время цикла на программы приложений	До 1 мс
Flash PROM для хранения прошивки	2 МБ
Источник питания	24 В постоянного тока (19,2-30 В пост. тока)
Потребляемая мощность +24 В тип/макс.	180 / 300 мА
Рассеиваемая мощность тип.	4,32 Вт (7,2 Вт макс.)
Вход состояния резервного источника питания	Да
Встроенная резервная батарея	Литиевая, 3,6 В
Стабильность часов реального времени	100 ppm (прибл. 1 ч/год)
Синхронизация часов	1 мс между контроллерами AC 800M по протоколу CNCP
Очередь событий в контроллере на клиент OPC	До 3000 событий
Скорость передачи AC 800M на сервер OPC	36-86 событий/сек, 113-143 сообщений данных/сек
Коммуникационные модули на шине CEX	1
Ток питания на шине CEX	2,4 А
Кластеры ввода/вывода на Modulebus с нерезервированной ЦП	1 электрический, 1 оптический
Кластеры ввода/вывода на Modulebus с резервированной ЦП	Н/Д
Емкость ввода/вывода на Modulebus	Макс. 24 модуля ввода/вывода
Скорость сканирования Modulebus	0 - 100 мс (фактическое время зависит от количества модулей ввода/вывода)
Ток питания на электрической шине Modulebus	24 В: макс. 1,0 А 5 В: макс. 1,5 А
Каналы Ethernet	1
Интерфейс Ethernet	Ethernet (IEEE 802.3), 10 Мбит/с, RJ-45, гнездо (8-контактный)
Протокол сети управления	MMS (Manufacturing Message Service) и IAC (Inter Application Communication)
Рекомендуемая магистраль сети управления	Коммутируемый Ethernet 100 Мбит/с
Интерфейс RS-232C	2 (один общий, 1 для сервисного инструмента)
Интерфейс RS-232C (COM3) (только нерезервированный)	RS-232C, 75-19 200 бод, RJ-45 гнездо (8-контактный), не оптоизолированный, полная поддержка RTS-CTS
Интерфейс RS-232C (COM4) (только нерезервированный)	RS-232C, 9 600 бод, RJ-45 гнездо (8-контактный), оптоизолированный, без поддержки RTS-CTS

Окружающая среда и сертификация

Температура, рабочая	+5 to +55 °C (+41 to +131 °F)
Температура, хранение	-40 to +70 °C (-40 to +158 °F)
Изменения температуры	3 °C/минуты в соответствии с IEC/EN 61131-2
Высота	2000 м в соответствии с IEC/EN 61131-2
Степень загрязнения	Степень 2 в соответствии с IEC/EN 61131-2
Защита от коррозии	Соответствует G3 по ISA 71.04
Относительная влажность	от 5 до 95 %, без конденсации
Излучаемый шум	< 55 дБ (А)
Вибрация	10 < f < 50 Гц: амплитуда 0,0375 мм, 50 < f < 150 Гц: ускорение 0,5 г, 5 < f < 500 Гц: ускорение 0,2 г
Номинальное напряжение изоляции	50 В
Испытательное напряжение диэлектрика	500 В переменного тока
Класс защиты	IP20 в соответствии с EN 60529, IEC 529
Излучение и помехоустойчивость	EN 61000-6-4, EN 61000-6-2
Условия окружающей среды	Промышленные
Маркировка CE	Да
Электрическая безопасность	EN 50178, IEC 61131-2, UL 508
Опасное местоположение	cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Морские сертификаты	ABS, BV, DNV-GL, LR, RS
Одобрение TUV	Нет
Соответствие RoHS	EN 50581:2012
Соответствие WEEE	ДИРЕКТИВА/2012/19/EU
