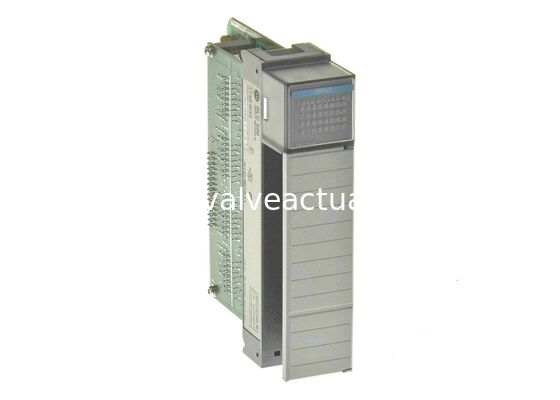

AB 1746-IB32, модуль ввода 24VDC, SLC 500

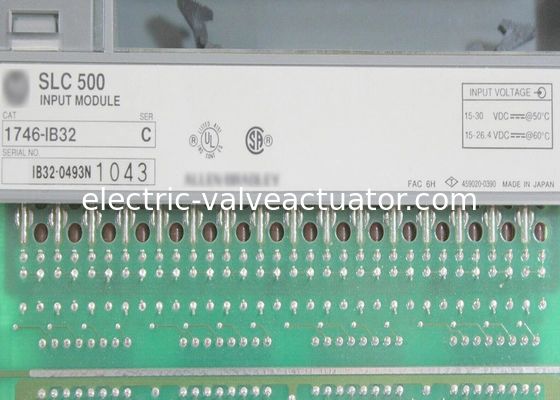

AB 1746-IB32 - это дискретный входной модуль SLC 500. Этот модуль работает при номинальном напряжении 24 В постоянного тока и в диапазоне напряжений 15-30 В постоянного тока при 50 °C (122 °F) или 15-26,4 В постоянного тока при 60 °C (140 °F). Этот модуль обычно используется для подключения электрических устройств, таких как переключатели, датчики, вспомогательные контакты и другие двоичные или устройства ВКЛ/ВЫКЛ. К этому модулю можно подключить до тридцати двух (32) входных сигналов через встроенные 32 входных каналов модуля.

1746-IB32 - это однослотовый модуль, который настраивается с помощью программного обеспечения RSLogix 500. Он совместим с любым процессором SLC 500, в идеале с аппаратным обеспечением SLC 500 Modular Style. Он поддерживает установку локально, вместе с контроллером или в стойку расширения ввода/вывода или в шасси удаленного ввода/вывода через адаптер связи SLC 500. Он напрямую устанавливается в любой доступный слот шасси 1746, кроме слота 1, который зарезервирован для контроллера SLC 500.

1746-IB32 имеет потребление тока объединительной платы 50 мА при 5 В постоянного тока с максимальным входным напряжением в выключенном состоянии 5 В постоянного тока, номинальным входным током 5,1 мА при 24 В постоянного тока, максимальным входным током в выключенном состоянии 1,5 мА с типичной задержкой сигнала 8 мс как для перехода сигнала ВКЛ в ВЫКЛ, так и для перехода сигнала ВЫКЛ в ВКЛ.

При установке модуля убедитесь, что питание снято с шасси, так как этот модуль не поддерживает извлечение и вставку под напряжением (RIUP). Он поставляется со съемной клеммной колодкой, которая позволяет выполнять удаленную проводку к модулю, а также упрощает обслуживание, поскольку RTB позволяет вставлять другой модуль того же типа.

1746-IB32 обеспечивает изоляцию от объединительной платы, проверенную при 1500 вольтах переменного тока в течение 60 секунд между объединительной платой и вводом/выводом, и имеет диэлектрическую прочность 1500 вольт переменного тока. Минимальное напряжение на его цепи во включенном состоянии составляет 15,0 вольт постоянного тока, а в выключенном состоянии оно имеет максимальное падение напряжения 5,0 вольт постоянного тока и максимальный ток утечки 1,5 мА. Модуль 1746-IB32 имеет максимальное время задержки сигнала 3 мс на своих входах в режиме ВКЛ и ВЫКЛ, и он имеет общий номинальный входной ток 5,1 мА при номинальном напряжении 24 вольта постоянного тока. 1746-IB32 имеет рабочий температурный диапазон от 0 до 60 градусов Цельсия (от 32 до 140 градусов Цельсия) при относительной влажности от 5 до 95% без конденсации, а также имеет рабочую вибростойкость 1G при частоте от 5 до 200 Гц и ударопрочность 30G.
