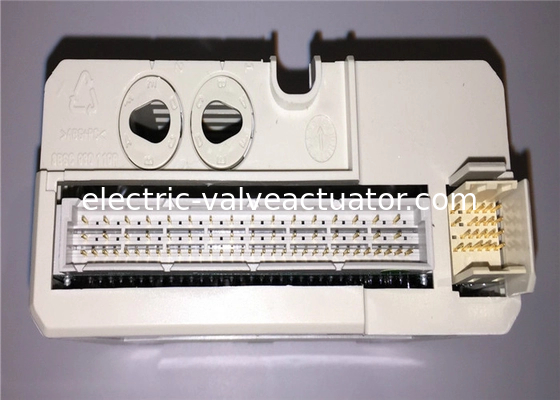

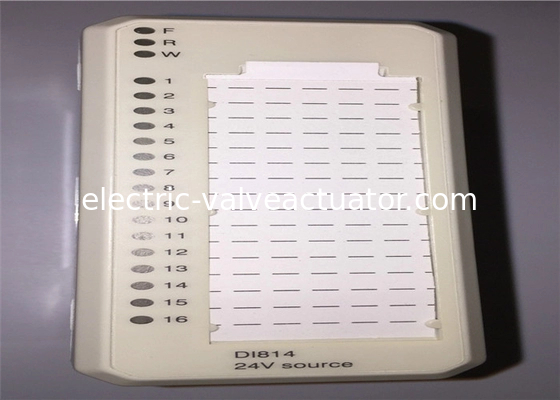

ABB DI814 3BUR001454R1 Цифровой вход 24 В пост. тока, источник тока 2x8 кан.

Name: ABB DI814 3BUR001454R1 Цифровой вход 24 В пост. тока, источник тока 2x8 кан.
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: DI814
Price: 210.00 USD
Availability: InStock

Наименование марки:	ABB
Номер модели:	DI814
МОК:	1
цена:	Negotiations

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Швейцария

Расклассифицированное напряжение тока изоляции:

50 В

Напряжение тока испытания прочности изоляции:

500VAC

Текущее потребление +5 v Modulebus:

70 мА

Рассеяние власти:

1,6 Вт

Упаковывая детали:

Новая оригинальная коробка

Выделить:

Модуль цифрового входа ABB DI814

Модуль источника тока 24 В пост. тока

Контроллер ESP с 2x8 каналами

Описание продукта

ABB DI814 3BUR001454R1 Цифровой вход 24 В пост. тока, источник тока 2x8 кан.

Основные характеристики

Атрибут	Значение
Номинальное напряжение изоляции	50 В
Испытательное напряжение диэлектрика	500 В переменного тока
Потребление тока +5 В Modulebus	70 мА
Рассеиваемая мощность	1,6 Вт

Описание продукта

Цифровой входной модуль ABB DI814 3BUR001454R1 имеет диапазон входного напряжения от 18 до 30 В постоянного тока с источником входного тока 6 мА при 24 В. Входы разделены на две индивидуально изолированные группы по восемь каналов и один вход контроля напряжения в каждой группе.

Каждый входной канал включает в себя компоненты ограничения тока, компоненты защиты от электромагнитных помех, светодиод индикации состояния входа и барьер оптической изоляции. Вход контроля напряжения процесса выдает сигналы об ошибках канала в случае исчезновения напряжения. Сигнал об ошибке можно прочитать через ModuleBus.

Особенности и преимущества

16 каналов для входов 24 В пост. тока с источником тока
2 изолированные группы по 8 с контролем напряжения
Индикаторы состояния входа

Окружающая среда и сертификация

Знак CE	Да
Электрическая безопасность	IEC 61131-2, UL 508
Опасное местоположение	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Морская сертификация	ABS, BV, DNV-GL, LR, RS, CCS
Степень защиты	IP20 в соответствии с IEC60529
Коррозионная атмосфера ISA-S71.04	G3
Климатические условия эксплуатации	от 0 до +55 °C (хранение от -40 до +70 °C), относительная влажность = от 5 до 95 % без конденсации, IEC/EN 61131-2
Степень загрязнения	Степень 2, IEC 60664-1
Механические условия эксплуатации	IEC/EN 61131-2
ЭМС	EN 61000-6-4 и EN 61000-6-2
Категории перенапряжения	IEC/EN 60664-1, EN 50178
Класс оборудования	Класс I в соответствии с IEC 61140; (защита от заземления)
Максимальная температура окружающей среды	55 °C (131 °F), для вертикального монтажа в компактном MTU 40 °C (104 °F)
Соответствие RoHS	EN 50581:2012
Соответствие WEEE	ДИРЕКТИВА/2012/19/EU

Общая информация

Тип	Цифровой вход
Спецификация сигнала	24 В пост. тока
Артикул	3BUR001454R1
Количество каналов	16
Тип сигнала	Источник тока
HART	Нет
SOE	Нет
Резервирование	Нет
Высокая целостность	Нет
Искробезопасность	Нет
Механика	S800

Подробные технические данные

Диапазон входного напряжения, "0"	-30..5 В
Диапазон входного напряжения, "1"	15..30 В
Входное сопротивление	3,5 кОм
Изоляция	Групповая изоляция от земли, 2 группы по 8 каналов
Время фильтрации (цифровое, выбираемое)	2, 4, 8, 16 мс
Ограничение тока	Питание датчика может быть ограничено по току MTU
Максимальная длина полевого кабеля	600 метров (656 ярдов)
Номинальное напряжение изоляции	50 В
Испытательное напряжение диэлектрика	500 В переменного тока
Рассеиваемая мощность	Тип. 1,8 Вт
Потребление тока +5 В Modulebus	50 мА
Потребление тока +24 В Modulebus	0
Потребление тока +24 В внешнее	0
