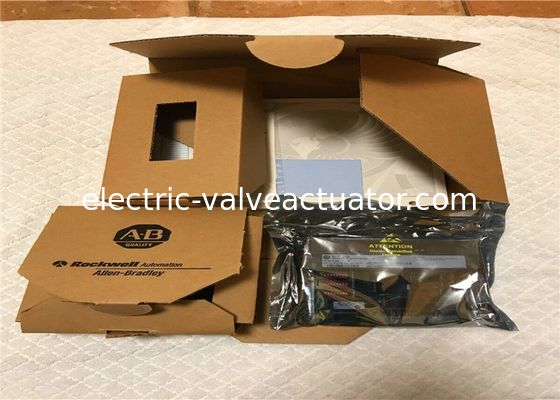

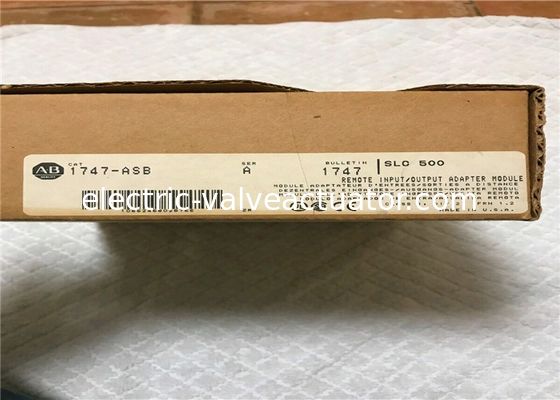

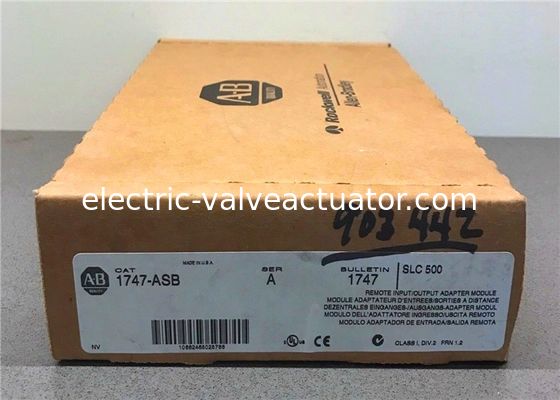

Новый запечатанный адаптер Allen Bradley 1747-ASB /A SLC 500 Universal Remote I / O

• ALLEN BRADLEY
• 1747-ASB
• 1747ASB
• СНЯТО С ПРОИЗВОДСТВА ПРОИЗВОДИТЕЛЕМ С 01.11.2013
• МОДУЛЬ АДАПТЕРА ВВОДА/ВЫВОДА
• SLC500
• УДАЛЕННЫЙ
• SLC 500
• 57,6 КБИТ/С
• 115 КБИТ/С
• 230 КБИТ/С
• В НАЛИЧИИ

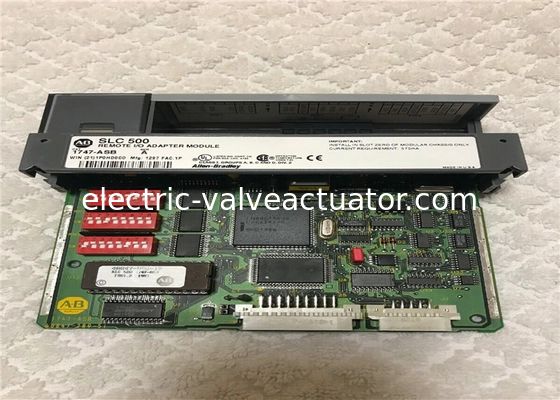

AB 1747-ASB - это модуль адаптера ввода/вывода SLC 500. Этот модуль адаптера ввода/вывода имеет универсальный порт связи удаленного ввода/вывода и скорость связи 57,6, 115 или 230 килобит в секунду.

AB 1747-ASB - это модуль удаленного адаптера ввода/вывода, который является частью системы SLC 500. Он устанавливает канал связи между сканерами SLC или PLC и различными модулями ввода/вывода 1746 через удаленный ввод/вывод. Канал удаленного ввода/вывода состоит из одного главного устройства, т.е. сканера SLC или PLC, и одного или нескольких ведомых устройств, которые являются адаптерами.

Таблица образов SLC или PLC получает отображение образов модулей ввода/вывода непосредственно из своего шасси. Для отображения образов он поддерживает как дискретную передачу, так и блочную передачу. 1747-ASB поддерживает адресацию 1/2-слота, 1-слота и 2-слотов с эффективным использованием образов. Он устанавливается в шасси с процессором SLC 500 и сканирует ввод/вывод в шасси.

Модуль 1747-ASB имеет ток задней панели 375 мА при 5 В и 0 мА при 24 В. Он имеет минимальную и максимальную теплоотдачу 1,875 Вт. Он может передавать данные ввода/вывода на расстояние до 3040 метров и поддерживает скорости передачи данных 57,6K, 115,2K и 230,4K бод. Он позволяет пользователю выбрать размер изображения до 32 логических групп и управляет до 30 слотами шасси.

1747-ASB также обеспечивает энергонезависимую память и расширенные возможности узла до 32 адаптеров. Для проводки необходимо использовать кабель Belden 9463 или аналогичный кабель категории, и он не требует программирования пользователем. Он использует 6-контактный разъем Phoenix для подключения между каналом удаленного ввода/вывода и процессором.

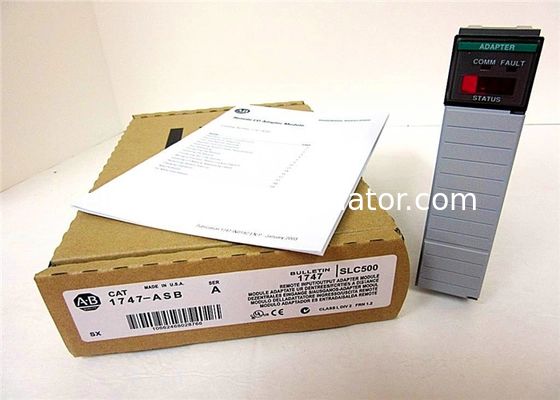

Модуль 1747-ASB поддерживает все модули ввода/вывода SLC 501, такие как базовые модули, модули сопротивления, высокоскоростные модули счетчиков и т. д. Для устранения неполадок и работы он имеет три 7-сегментных дисплея с расширенными возможностями для отображения рабочего состояния и ошибок. 1747-ASB предназначен для использования в промышленных условиях и обеспечивает помехозащищенность в соответствии со стандартом NEMA.
