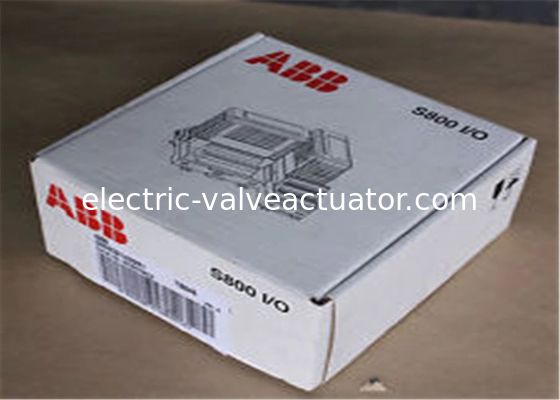

Цифровой модуль ввода/вывода ABB BC820K02 3BSE071500R1 120 мА типичное значение (200 мА макс.)

Наименование марки:	ABB
Номер модели:	BC810K02 3BSE031155R1
МОК:	1
цена:	Negotiations

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Индия

Масса:

0,3 kg (0,66 lbs.)

Ток ввода/вывода, постоянный ток:

500 мА

24 типа потребления v:

140 мА

Температура, работая:

°C 0 до +55

Температура, хранение:

°C -25 до +70

Упаковывая детали:

Новая оригинальная коробка

Выделить:

Цифровой модуль ввода/вывода ABB BC820K02

Модуль контроллера ESP 120 мА

Модуль ввода/вывода BC820K02 200 мА макс.

Описание продукта

ABB Цифровой модуль ввода/вывода BC820K02 3BSE071500R1 120 мА типичное (200 мА макс)

Атрибуты продукта

Атрибут	Значение
Вес	0.3 кг (0.66 фунтов)
Ток ввода/вывода, DC	500 мА
Потребление 24 В (тип.)	140 мА
Температура, рабочая	от 0 до +55 °C
Температура, хранения	от -25 до +70 °C

Особенности и преимущества

Поддерживает резервные блоки интерфейса связи.
Поддерживает онлайн-замену ЦП.
Внешний источник питания.
Поддерживает горячую замену.

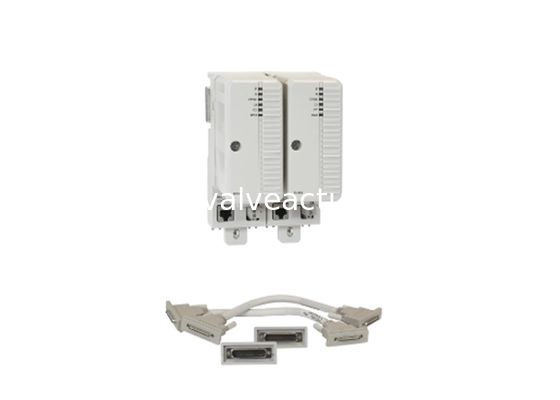

Блок CEX-Bus BC820 используется для расширения встроенных портов связи с блоками интерфейса связи. Также возможно использование резервных интерфейсов связи на CEX-Bus. Блок межсоединения CEX-Bus BC820 предлагает способ разделения CEX-Bus на два независимых сегмента на расстоянии до 200 метров друг от друга. Это повышает доступность в системах с резервными интерфейсами связи.

BC820 можно использовать с PM858, PM862, PM866 (PR.F или более поздней версии, что соответствует PR:H или более поздней версии для PM866K01) и PM866A.

BC820 питается от процессорного блока через CEX-Bus, а также может поддерживать CEX-Bus с резервным питанием через внешний разъем для источника питания. BC820 передает RCU-Link и увеличивает длину кабеля CEX-Bus и RCU-Link до 200 м. Количество интерфейсов CEX-Bus ограничено 6 для каждого BC820.

Вам необходимо предоставить следующие кабели подходящей длины (не входят в комплект BC820K02):

RCU Control Link: Модульный разъем, RJ45, экранированный витой кабель с перекрестными всеми четырьмя парами: стандарт EIA/TIA-568 crossover T568A to T568B. Длина: макс. 200 м.
RCU Data Link: Оптическое соединение совместимо с интерфейсом оптического разъема LC Duplex в соответствии с ANSI TIA/EIA60-10 (FOCIS 10A). Тип оптического кабеля - волокно 50/125μm OM3. Длина: макс. 200 м.

Для получения дополнительной информации о кабелях см. 3BSE036351-*

Общая информация

Артикул	3BSE071500R1
Резервирование	Да
Высокая целостность	Нет
Производительность	Поддерживается горячая замена

Подробные данные

Источник питания	Входы обозначены L+ и L- 24 В номинальное значение, отклонение от 19,2 В постоянного тока до 30 В постоянного тока.
Потребляемая мощность +24 В (тип./макс.)	120 мА типичное (200 мА макс)
Рассеиваемая мощность (тип.)	2,9 Вт типичное

Окружающая среда и сертификация

Температура, рабочая	от +5 до +55 °C (от +41 до +131 °F)
Температура, хранения	от -40 до +70 °C (от -40 до +158 °F)
Относительная влажность	от 5 до 95 %, без конденсации
Класс защиты	IP20 в соответствии с EN60529, IEC 529
Маркировка CE	Да
Электрическая безопасность	Сертификация UL в процессе
Опасное местоположение	cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Морские сертификаты	ABS, BV, DNV-GL, LR
Соответствие RoHS	EN 50581:2012
Соответствие WEEE	ДИРЕКТИВА/2012/19/EU

Размеры

Высота	185 мм (7,3 дюйма)
Ширина	59 мм (2,9 дюйма)
Глубина	127,5 (5,0 дюйма)
Вес	1,4 кг (3,1 фунта) (упаковка BC820K02)
