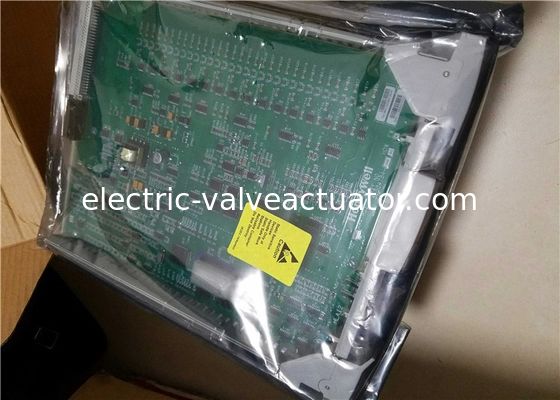

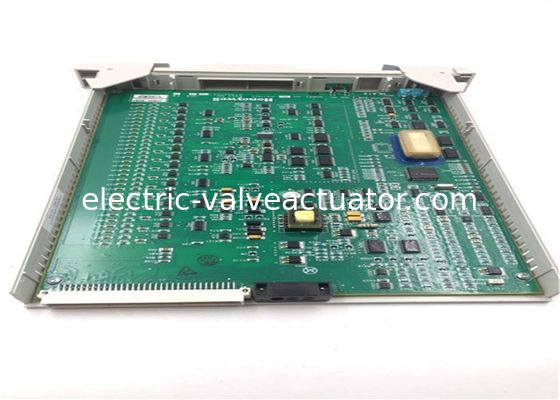

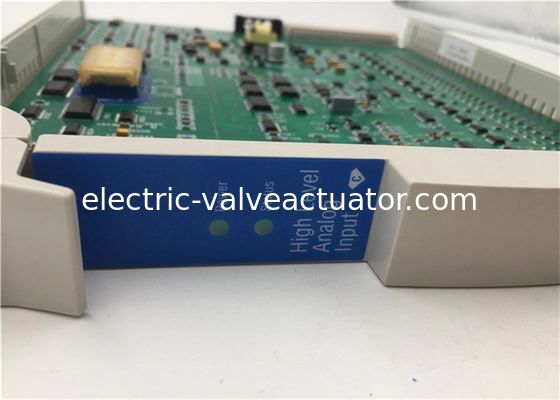

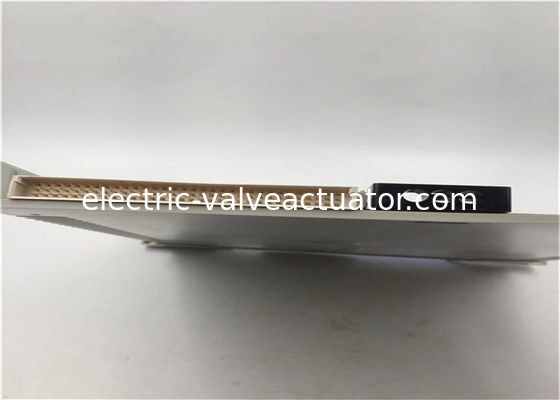

Honeywell MC-PAIH03 16 вход Аналоговый входный процессор серии C300

• Производитель:Хенивелл
• Номер изделия:51304754-150
• Тип продукции:??-PAIH03 Высокоуровневый аналоговый входный процессор-16 Входы
• Модели FTA:MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Тип ввода:Напряжение, ток (2 провода или самозанятые передатчики)
• Входные каналы:16 дифференциальных входных каналов
• Соотношение отторжения общего режима, dc до 60 Гц (бесбаланс 500 источников):70 дБ
• Напряжение общего режима, dc до 60 Гц ((1)):Пик от -6 до +5 В
• Разрешение конвертера A/D:16 бит (14 бит используются)
• Диапазон ввода:от 0 до 5 В, от 1 до 5 В, от 0,4 до 2 В, от 4 до 20 мА (через 250)
• Отношение отторжения нормального режима при 60 Гц:32 дБ
• Ответ фильтра на нормальном режиме:Однопольный RC, -3 dB @ 1 Hz
• Максимальный вход в нормальном режиме (входы дифференциала, без повреждений):± 30 вольт
• Прослушивание, постоянное до 60 Гц ((канал-канал):60 дБ
• Импеданс ввода (вводы напряжения):> 10 M
• Максимальное входное напряжение ((любое входное напряжение, относящееся к общему, без повреждений):± 30 вольт
• Скорость ввода сканирования:Все каналы, взятые в пробе 250 мс
• Точность оборудования (@ CMV = 0 V):± 0,075% по полной шкале (23,5°± 2°C), ± 0,15% по полной шкале (0-50°C)
• Способность противостоять перенапряжению (общий режим):ANSI/IEEE C37.90.1-1978
• Масса на перевозке:3 кг

Они выполняют преобразование инженерных единиц, включая характеристику входных температурного полинома пятого порядка, если процессор высокого уровня получает эти входы от преобразователей mV / I.С помощью дизайна двойного процессора и индивидуальных интегральных схем, низкоуровневый аналоговый входный процессор поддерживает конфигурацию программного обеспечения по каналу для различных типов термопаров или RTD с отличным разрешением и точностью.Открытое обнаружение термопары выполняется один раз на сканирование, чтобы не распространялись плохие данные для обработки контроля.

Процессор с низким уровнем мультиплексера (LLMUX) обеспечивает экономичный способ получения большого количества сигналов получения данных.Каждая точка сканируется один раз в секунду с одной секунды задержки сканирования для обработкиОткрытое обнаружение термопары выполняется каждые 30 секунд для всех точек.

Процессор Remote Hardened Multiplexer (RHMUX) обеспечивает функциональность, аналогичную функциональности LLMUX.но два 16-входной FTA могут быть установлены до 2 км от шкафа xPMКаждый FTA устанавливается в своем собственном корпусе NEMA-4 или -4X, обеспечивающем защиту от осадков, сбросов и пыли, выдуваемой ветром.и способна работать в GX "серьезной" коррозионной среде и в присутствии конденсирующей влажности.

Электричество для удаленных FTA RHMUX обеспечивается одним из двух адаптеров питания, которые обеспечивают ограничение мощности, серийные интерфейсы данных и гальваническую изоляцию.Адаптер питания устанавливается в подносе FTA в шкафу xPMВнутренне безопасный адаптер питания (ISPA) позволяет размещать FTA в среде раздела 1 или зоны 0.

Каждая точка сканируется раз в 4 секунды. Данные доступны в конце каждого сканирования; нет дополнительной задержки обработки.Открытое обнаружение термопары (OTD) выполняется по желанию при каждом измерении. Если это включено, то испытание OTD проводится сразу после преобразования A/D. Если испытание показывает открытую термопару, данные из только что завершенного преобразования не будут распространяться.Для предотвращения влияния ложных наземных путей на показанияВсе удаленные FTA RHMUX оснащены локальной холодной ссылкой на соединение RHMUX IOP выполнена в системе TPS PM как стандартная LLMUX.Это позволяет использовать RHMUX в выпуске 300 и более крупных систем.
