Honeywell CC-TCNT01 C300 Контрольная плата 4,7 Гц Пропускная способность

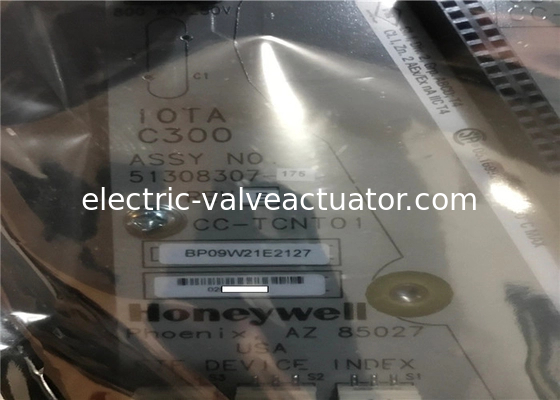

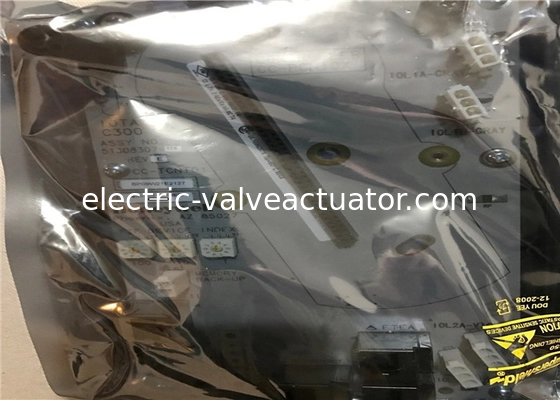

Управляющая схема Honeywell CC-TCNT01 C300 Модуль 51308307-175 Rev E.

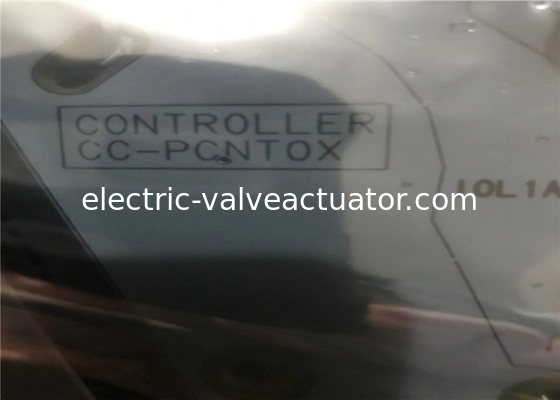

Модуль Honeywell CC-PCNT01 PWA MODULE, C300 Контрольный процессор C300

Модуль управления C300- Распределенный контроллер процессов и шлюз ввода/вывода для системы Experion.Модуль устанавливается на своё устройство окончания ввода-вывода (IOTA).

Показатель питания: 0,311A @ 24VDC

CC-PCNT01 CU-PCNT01

C300 Контроллер Входно-выходное устройство (IOTA)- Предоставляет точку соединения для модуля контроллера C300 и все конечные точки кабеля к контроллеру (конечные точки кабеля FTE, IO Link, Redundancy, Battery и Time Source).Обеспечивает распределение мощности 24Vdc на модуль контроллера.

Показатель питания: 0,311A @ 24VDC

Примечание: контроллер C300 IOTA поддерживает только один контроллер

• HONEYWELL
• MEASUREX
• CC-TCNT01
• CCTCNT01
• Контроллер I/O завершающий сбор
• .311AMP
• 24DC
• Доступно
• ПРИМЕЧАНИЕ ВОЗВОДЕНИЯ
• Новый излишек
• Поправляй свои
• 24-48 ЧАСОВОГО РАШНОГО РЕПАРАТА
• 2 - 15 ДНЕЙ РЕПАРАЦИИ
• 2-летняя гарантия RADWELL

• CC-PAIH01 HLAI - HART CC-GAIX11 GI/IS Аналоговый вход, избыточный
• CC-PAIH01 HLAI - HART CC-GAIX21 GI/IS Аналоговый вход, не излишний
• CC-PAIH01 HLAI - HART CC-TAIX01 AI, не избыточный, покрытый
• CC-PAIH01 HLAI - HART CC-TAIX11 AI, избыточный, покрытый
• CC-PAIX01 HLAI CC-GAIX11 GI/IS Аналоговый вход, избыточный
• CC-PAIX01 HLAI CC-GAIX21 GI/IS Аналоговый вход, не избыточный
• CC-PAIX01 HLAI CC-TAIX01 AI, не избыточный, покрытый
• CC-PAIX01 HLAI CC-TAIX11 AI, избыточный, покрытый
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI, низкий уровень Mux, не избыточный, покрытый
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; ОДИН ИОП-интерфейс; COMP TERM, покрытый
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, покрытый
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, покрытый
• CC-PAOH01 AO - HART CC-GAOX11 GI/IS Аналоговый выход, избыточный
• CC-PAOH01 AO - HART CC-GAOX21 GI/IS Аналоговый выход, не излишний
• CC-PAOH01 AO - HART CC-TAOX01 AO, не избыточный, покрытый
• CC-PAOH01 AO - HART CC-TAOX11 AO, избыточный, покрытый
• CC-PAOX01 AO CC-GAOX11 GI/IS Аналоговый выход, избыточный
• CC-PAOX01 AO CC-GAOX21 GI/IS Аналоговый выход, не излишний
• CC-PAOX01 AO CC-TAOX01 AO, не избыточный, покрытый
• CC-PAOX01 AO CC-TAOX11 AO, избыточный, покрытый
• CC-PDIH01 DI - HV CC-TDI110 120 VAC Цифровой вход высокое напряжение, не избыточное
• CC-PDIH01 DI - HV CC-TDI120 120 VAC Цифровой вход высокое напряжение, избыточное
• CC-PDIH01 DI - HV CC-TDI220 240 VAC Цифровой вход высокое напряжение, не избыточное
• CC-PDIH01 DI - HV CC-TDI230 240 VAC Цифровой вход высокое напряжение, избыточное

Профессионал, чтобы предоставить карту Honeywell DCS, целостность услуг, абсолютная гарантия является частью оригинальной новой карты Honeywell, объем услуг, связанных с S9000, plantscape,TDC2000 TDC3000 (штат США), TPS (Gus операционная станция), PKS и Honeywell DCS распределенная система управления

• Соединение в стиле CLAMSHELL на модуле
• Уменьшить пространство шкафа
• Окончания полевой проводки с левой стороны
• 16 каналов
• Питание через соединения
• Для аналоговых сигналов
• 32 балла
• 4 дополнительных остановки для подключений питания/возврата
• IOTA Honeywell C300

• Входная/выходная модель CC PAIM01, CU PAIM01
• Модели PMIO IOTA CC-TAIM01, CU-TAIM01
• Модели PMIO FTA (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• Тип ввода Термопары и/или РТД
• Входные каналы 64 полностью изолированные канал-канал, канал-PM и канал-на-силовое питание, распространенные в 16-канальных инкрементах.
• Скорость ввода сканирования 1 секунда, установленная IOM (до 64 каналов максимум)
• Пропускная способность канала от 0 до 4,7 Гц (-3 дБ)
• Номинальный диапазон ввода (только ТК) -20 до +100 милливольт
• Максимальный нормальный режим непрерывного ввода без повреждений (любой тип термопары с конфигурацией) -10 до +10 вольт (TC) -1 до +2 вольт @ 100 миллиампер (RTD)
• Ошибка увеличения (от -20 до +100 милливольт) 0,050% по полной шкале максимум
• Температурная стабильность TC, милливольтные входы +/-20 ppm на градус C max RTD входы +/-20 ppm на градус C max
• Длинный дрейф 500 ppm
• Импеданс ввода 1 мегомм при постоянном токе (только ТК)
• CMV в отношении Power System common, dc до 60 Hz +/-250 VDC или VAC RMS
• CMRR, 50 или 60 Гц (с максимальной импеданцией источника 1000 Омм) 120 дБ мин.
• Напряжение, канал-канал, dc до 60 Гц +/-250 ВДЦ или VAC RMS
• Переговоры, постоянный ток до 60 Гц 80 дБ (120 дБ при 50 и 60 Гц)
• NMRR при 50/ 60 Гц 60 дБ мин.
• Интеграция частоты линии Фиксированный выбор 50 Hz или 60 Hz
• Ток возбуждения датчика RTD 1 миллиампер
• Диапазон компенсации холодного соединения от -20 до +60 градусов по Цельсию (+/- 0,5 градуса по Цельсию)
• Точность линеаризации TC (2) ± 0,05 Ω / градус C
• Открытое обнаружение термопары Каждая конверсия квалифицирована, ≤ 1000 Ω = гарантированное отсутствие поездок ≥ 1500 Ω гарантированное поездок.
• RTD Максимальное сопротивление свинцу 15 Ω
• Защита от перенапряжений (сенсорные терминалы) EN 61000-4-5 (для промышленных мест, 1 кВ от линии к линии, 2 кВ от линии к линии)
• Защита от перенапряжений (силовое соединение с опцией кабельного адаптера) EN 61000-4-5 (для промышленных мест, 1 кВ от линии к линии, 2 кВ от линии к линии)
• Максимальное расстояние кабеля от IOTA до FTA с использованием кабельного адаптера 1000 футов 16 калибров проволоки, две скрученные пары на FTA
