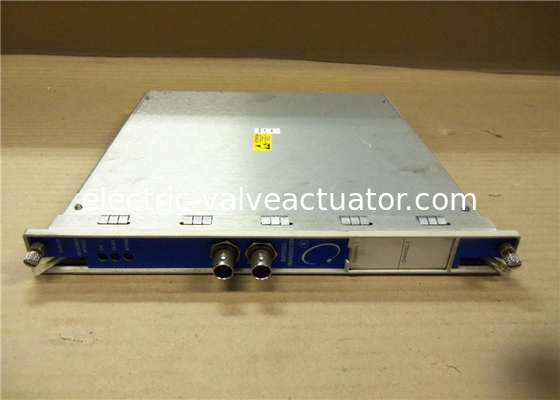

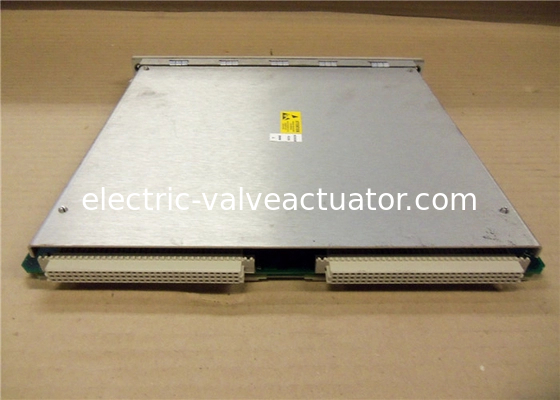

Bently Nevada 3500/22M Transient Data Interface TDI 146031-01

Переходные интерфейсы данных серии GE / Bently Nevada 3500 / 22M (TDI) представляют собой интерфейс между системой мониторинга 3500 и программным обеспечением для управления механическими машинами System 1 Nevada. TDI объединяет возможность модуля интерфейса стойки 3500/20 с возможностью сбора данных процессора связи, такого как TDXNET.

TDI работает в слоте обода 3500 стойки в сочетании с мониторами серии M (3500/40 м, 3500/42 м и т. Д.), Чтобы непрерывно собирать устойчивые и переходные данные о сигнале и передавать эти данные через ссылку Ethernet в программное обеспечение хоста. Статический захват данных является стандартным для TDI, однако использование дополнительного канала, обеспечивающего диск, позволит также получить динамические или переходные данные. TDI внесла улучшения в нескольких областях по сравнению с предыдущими процессорами связи в дополнение к включению функции процессора связи в стойку 3500.

TDI предоставляет определенные функции, общие для всей стойки, однако TDI не является частью критического пути мониторинга и не влияет на правильную, нормальную работу общей системы мониторинга. Один TDI или обод требуется на стойку. TDI занимает только один слот в стойке и всегда расположен в слоте 1 (рядом с источниками питания).

Для тройных модульных приложений (TMR) система 3500 требуется версия TMR TDI. В дополнение ко всем стандартным функциям TDI, TMR TDI также выполняет «сравнение каналов монитора». Конфигурация 3500 TMR выполняет мониторинг голосования, используя настройку, указанную в параметрах монитора. Используя этот метод, TMR TDI постоянно сравнивает выходы из трех (3) избыточных мониторов. Если TMR обнаруживает, что информация из одного из этих мониторов больше не является эквивалентной (в пределах настроенного процента) на оставшиеся два, она будет помечать монитор как ошибка и поместит событие в список событий системы.
