Оригинальная ОПЕРАТОРСКАЯ ПАНЕЛЬ PROFACE QUICK PANEL 9 ДЮЙМОВ 24 В ПОСТОЯННОГО ТОКА 93 АМП GP477R-EG41-24VP

Оригинальный интерфейс оператора PROFACE QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

Описание продукта

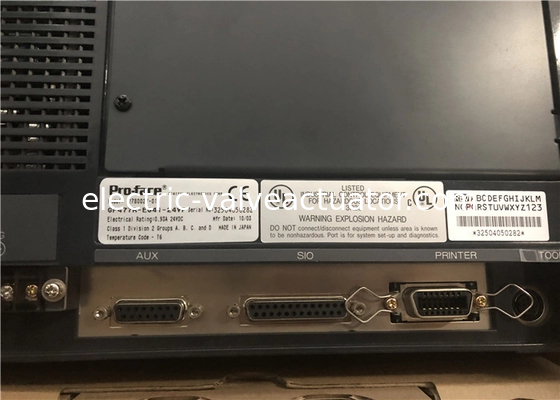

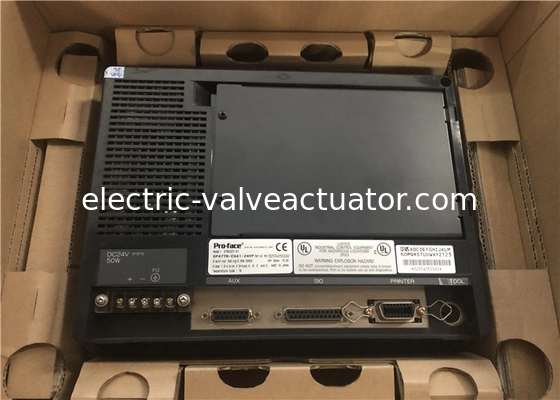

GP477R-EG41-24VP - это интерфейс оператора панели управления, который производится компанией Pro-face.Потребление энергии не более 50 Вт (ТИП 20 Вт)Температура окружающей среды должна составлять от 0 до 50 °C. Температура хранения - от 10 до 60 °C. Влажность хранения составляет от 20 до 85% относительной неконденсирующей влажности.Сопротивление вибрации от 10 до 25 Гц (XВнешние размеры только для основного блока GP составляют 274 мм (ширина) x 216 мм (высота) x 56,5 мм (глубина).Шумовое напряжение 1200В p-p, длина импульса составляет 1μs, а время возникновения - 1ns. Рейтинги эквивалентны IP65f и NEMA #250 Type 4x/12.

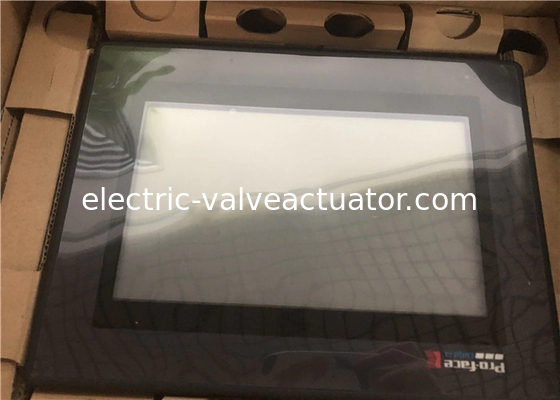

Особенностями этого интерфейса оператора является 9,1-дюймовый сенсорный экран с высококонтрастным янтарным ЖК-дисплеем и разрешением 640 x 400.Это устройство RS-232/422 коммуникации порт настраиваемый и предлагает поддержку чтения штрих-кодов. Интерфейс оператора работает на постоянном/переменном токе и имеет порт принтера. Он защищен паролем и имеет 15-уровневую безопасность. Интерфейс также позволяет отслеживать тенденции рецептов, управление тревогами / событиями,расписание, и всплывающие клавиатуры. Применение памяти 2 МБ FLASH EPROM. Паритет - ни один, нечетный или четный. Коннектор инструмента асинхронный. Длина данных 7 или 8 бит.Скорость передачи данных составляет 2400 до 115.2 кбит в секунду.

Проектирование системы

• Не создавайте на GP сенсорные переключатели, которые могут поставить под угрозу безопасность оборудования и персонала.и другое сопутствующее оборудование может привести к тому, что выходный сигнал будет непрерывно включен или выключен и, возможно, вызовет крупную аварию.Поэтому все схемы мониторинга должны быть спроектированы с использованием ограничительных переключателей и т. д. для обнаружения неправильного движения устройства.отключить все переключатели, используемые для управления жизненно важными операциями машины, так что они работают через отдельную систему управления.

• Не создавайте переключатели, используемые для управления безопасными операциями машины, такие как переключатель экстренной остановки, как значок сенсорного экрана GP.В противном случае может произойти серьезное телесное повреждение или повреждение оборудования.

• Пожалуйста, спроектируйте свою систему так, чтобы оборудование не испытывало неисправностей из-за ошибки в связи между GP и хост-контролером.Это для предотвращения любых возможных телесных повреждений или материального ущерба.

.• GP не подходит для использования с устройствами управления воздушным судном, аэрокосмическим оборудованием, устройствами передачи данных (коммуникации) центрального корпуса, устройствами управления ядерной энергией,или медицинское оборудование для поддержки жизни, из-за присущих этим устройствам требований чрезвычайно высокого уровня безопасности и надежности.

• При использовании врача общей практики с транспортными средствами (поездами, автомобилями и судами), устройствами для предупреждения бедствий и преступности, различными видами средств безопасности, медицинскими устройствами, не связанными с жизнеобеспечением и т.д.Для обеспечения надлежащей степени надежности и безопасности следует использовать избыточные и/или отказоустойчивые конструкции систем..

• Не используйте устройство GP в качестве предупреждающего устройства для критических сигналов тревоги, которые могут вызвать серьезные травмы оператора, повреждение машины или остановку производства.Критические сигнальные индикаторы и их устройства управления/активатора должны быть спроектированы с использованием самостоятельного оборудования и/или механических блокировок..

• В отличие от режима ожидания GP, после того, как заднее освещение GP выгорает, сенсорная панель все еще активна.может возникнуть потенциально опасная ошибка в работе машиныПоэтому не используйте GP сенсорные переключатели для управления любыми механизмами безопасности оборудования, такими как экстренные переключатели, которые защищают людей и оборудование от травм и повреждений.Если фонарик вашего врача внезапно выключится, используйте следующие шаги, чтобы определить, действительно ли подсветка выгорела.1) Если ваш врач не настроен на "режим ожидания" и экран стал пустым, то подсветка выгорела.2) Или,если ваш врач настроен на режим ожидания, но прикосновение к экрану не заставляет дисплей вновь появляться, ваше подсветка выгорает.Цифровой предлагает использовать встроенную в GP "Использовать панель прикосновения после заднего света выгорает" функцию, который автоматически обнаружит выгорание и отключит сенсорный экран.

• Высокое напряжение проходит через ГП. За исключением замены подсветки, никогда не демонтируйте ГП, иначе может произойти электрический удар.

• Не изменяйте устройство GP, это может вызвать пожар или электрический удар.

• Не используйте ГП в среде, где присутствуют легковоспламеняющиеся газы, так как работа с ГП может вызвать взрыв.

Контрольные панели (далее именуемые "ГП-подразделение").
Эти модули GP с расширенными функциональными возможностями и улучшенной производительностью являются обновлением панелей серии GP70 от Digital.
Пожалуйста, внимательно прочитайте руководство, где шаг за шагом объясняется, как использовать
правильно и безопасно.
Кроме того, в примерах данного руководства используется ПЛК серии Mitsubishi MELSEC-AnA, при возможности подключенный в одно-к-одному взаимодействии с GP.
Серии GP-477R и GP-577R имеют следующие номера моделей GP:
GP-477R Серия GP477R-EG11 (стандартная единица)
GP477R-EG41-24VP (отмечен CE, соответствует требованиям cUL)
Серия GP-577R GP577R-TC11, GP577R-SC11 (стандартная единица)
GP577R-TC41-24VP (отмечен CE, соответствует cUL)
* Здесь "стандартная единица" относится к единицам, которые не получили ни одобрения CE, ни UL.
Графические панели GP477R-EG41-24VP и GP577R-TC41-24VP являются продуктами с маркировкой CE, которые соответствуют следующим соответствующим директивам EMC.
EN55011 класс А
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Примечание

1) Запрещается копировать содержание данного руководства, полностью или частично, кроме личного пользования без прямого разрешения Digital Electronics
Корпорация Японии.
2) Информация, содержащаяся в данном руководстве, может быть изменена без предварительного уведомления.
3) Настоящее руководство было написано с особой тщательностью и вниманием к деталям; однако, если вы обнаружите какие-либо ошибки или упущения, пожалуйста, свяжитесь с Digital Electronics и сообщите им о своих выводах.
4) Пожалуйста, обратите внимание, что мы не несем ответственности за любые ущербы, вызванные использованием наших продуктов, независимо от статьи 3 выше.
