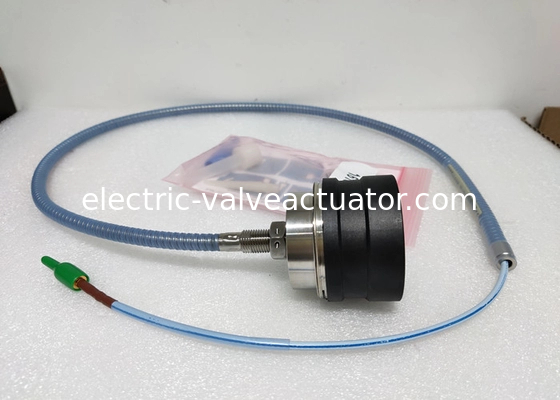

Bently Nevada 3300 XL 50 мм Проксимитетный зонд 330876-01-10-01-00 Система преобразователя 1,0 метра

Bently Nevada 3300 XL 50 мм датчик приближения 330876-01-10-01-00 система преобразователя 1,0 метр

Технические характеристики

Если не указано иное, следующие характеристики относятся к датчику Proximitor 3300 XL 50 мм, удлинительному кабелю и датчику в диапазоне от 0°C до +45°C (+32°F до +113°F), с источником питания -24 В пост. тока, нагрузкой 10 кОм, стальной мишени AISI 4140 производства Bently Nevada диаметром 102 мм (4,0 дюйма) или больше. Характеристики точности и взаимозаменяемости системы не применяются при использовании системы преобразователя, откалиброванной для любой мишени, отличной от стальной мишени AISI 4140 производства Bently Nevada.

Информация для заказа

Датчик приближения 3300 XL 50 мм:

330876-AXX-BXX-CXX-DXX

Описание опций

A: Тип корпуса датчика

01 Резьба ½-20 - прямой выход
02 Резьба M14x1.5 - прямой выход
03 Гладкий диаметр 1,99 дюйма - боковой выход

B: Опция общей длины

10 1,0 метр (3,3 фута)
50 5,0 метров (16,4 фута)
90 9,0 метров (29,5 футов)

C: Опция брони

00 Кабель High Temperature FluidLoc
01 Кабель High Temperature FluidLoc с броней

D: Опция одобрения агентства

00 Без одобрений
05 Несколько одобрений (в ожидании)

Модели:

Описание

Система преобразователя 3300 XL 50 мм состоит из отдельного датчика 50 мм, удлинительного кабеля и датчика Proximitor 3300 XL 50 мм. Большая катушка диаметром дает этой системе максимальный линейный диапазон 27,9 мм (1100 мил), самый длинный линейный диапазон в линейке вихретоковых преобразователей Bently Nevada. Этот линейный диапазон делает систему преобразователя 3300 XL 50 мм идеальной для измерения дифференциального расширения (DE) или расширения ротора (RX) больших паровых турбогенераторов, которое возникает из-за разницы в скорости роста между ротором турбины и статором машины (корпусом).

Измерение дифференциального расширения Измерение дифференциального расширения выполняется с использованием двух датчиков приближения, которые наблюдают за воротником или рампой на некотором расстоянии от упорного подшипника. Типичные схемы монтажа датчиков, требующие большого линейного диапазона датчика 3300 XL 50 мм, включают:
• Два датчика, наблюдающие за одной и той же стороной воротника.
• Два дополнительных входных датчика, наблюдающие за противоположными сторонами воротника, эффективно удваивая измеряемый диапазон DE.

Критериями выбора способа монтажа являются размер доступной мишени, ожидаемое количество осевого перемещения ротора и тип мишени DE, существующей в машине. Если высота воротника достаточна и требуемый общий диапазон измерений составляет менее 1,1 дюйма (28 мм), предпочтительной конфигурацией для резервных измерений является использование двух датчиков, наблюдающих за одной и той же стороной воротника. Когда требуется от 1,1 до 2,2 дюйма (от 28 мм до 56 мм) общего диапазона, установите датчики дополнительным образом на противоположных сторонах ротора.

Совместимость системы

Датчик 3300 XL 50 мм поставляется в трех конфигурациях корпуса и резьбы, чтобы физически заменить все стандартные системы 7200 50 мм (включая датчики с боковым и задним выходом). Стандартные монтажные кронштейны в стиле 7200 по-прежнему доступны в качестве аксессуаров. Кроме того, также доступен новый кронштейн для адаптации датчика к основанию скользящего крепления преобразователя 50 мм DE Integral. Датчик Proximitor имеет выход 0,394 В/мм (10 мВ/мил), который идентичен выходу систем 7200 и 50 мм DE Integral, что позволяет клиентам выполнять обновление без каких-либо изменений в конфигурации монитора. При обновлении с предыдущих систем каждый компонент системы преобразователя (датчик, удлинительный кабель и датчик Proximitor) должен быть заменен компонентами 3300 XL 50 мм.

Датчик приближения и удлинительный кабель

Датчик 3300 XL 50 мм разработан для работы в самых суровых условиях DE паровых турбин. Он может непрерывно работать и поддерживать свою точность при высоких температурах до 200 °C (392 °F) и выдерживать периодические высокие температуры до 250 °C (482 °F). Датчик 50 мм имеет как переднее, так и заднее уплотнение, которое в сочетании с кабелем High Temperature FluidLoc (стандарт для всех датчиков 50 мм) предотвращает попадание влаги в наконечник датчика. Специальные высокотемпературные разъемы ClickLoc также являются стандартными для датчика и удлинительного кабеля. Каждый датчик и кабель поставляются с защитными колпачками для разъемов и одноразовым инструментом для установки защитных колпачков для разъемов, чтобы обеспечить отсутствие загрязнений в разъемах. Разъем ClickLoc на проводе датчика имеет съемный воротник, который облегчает прокладку кабеля через узкие зазоры.

Датчик 3300 XL 50 мм доступен в вариантах корпуса с прямым выходом с резьбой ½-20 дюймов или метрической резьбой M14x1.5, включая контргайку с предварительно просверленными отверстиями для предохранительной проволоки. Датчик с боковым выходом имеет два монтажных отверстия ¼-20 в задней части корпуса датчика. Для датчиков с прямым и боковым выходом общий диаметр корпуса составляет 1,99 дюйма.

Датчик Proximitor

Датчик Proximitor 3300 XL 50 мм1 имеет те же расширенные функции, что и все датчики Proximitor 3300 XL. Его тонкая конструкция позволяет устанавливать его как в установке на DIN-рейку высокой плотности, так и в более традиционной конфигурации для монтажа на панели. Улучшенная помехозащищенность RFI/EMI позволяет датчику 3300 XL Proximitor получить европейские сертификаты CE без каких-либо специальных соображений по монтажу. Эта помехозащищенность RFI предотвращает неблагоприятное воздействие на систему преобразователя близлежащих высокочастотных радиосигналов. Клеммные колодки SpringLoc на датчике Proximitor не требуют специальных инструментов для установки и облегчают более быстрые и надежные полевые соединения.
