НОВЫЙ Bently Nevada 3300 XL 8MM Датчик приближения PROBE 330101-00-08-05-02-05 Система преобразователя

НОВЫЙ датчик приближения Bently Nevada 3300 XL 8MM 330101-00-08-05-02-05 Система преобразователей

Описание

Датчик приближения и удлинительный кабель

Датчик и удлинительный кабель 3300 XL также отражают улучшения по сравнению с предыдущими конструкциями. Запатентованный метод формования TipLoc* обеспечивает более прочное соединение между наконечником датчика и корпусом датчика. Кабель датчика включает запатентованную конструкцию CableLoc*, обеспечивающую усилие на разрыв 330 Н (75 фунт-сил), для более надежного крепления кабеля датчика и наконечника датчика. Вы также можете заказать датчики 3300 XL 8 мм и удлинительные кабели с дополнительным кабелем FluidLoc*. Эта опция предотвращает утечку масла и других жидкостей из машины через внутреннюю часть кабеля.

Система преобразователей

Система преобразователей 3300 состоит из:

• датчика 3300 XL 8 мм или датчика 3300 5 мм
• удлинительного кабеля 3300 XL
• датчика Proximitor 3300

Система обеспечивает выходное напряжение, прямо пропорциональное расстоянию между наконечником датчика и наблюдаемой проводящей поверхностью. Она способна выполнять как статические (положение), так и динамические (вибрация) измерения и в основном используется для измерения вибрации и положения на машинах с жидкостными подшипниками, а также для измерения Keyphasor и скорости.

Система обеспечивает точный и стабильный выходной сигнал в широком диапазоне температур. Все системы преобразователей 3300 Proximity Transducer System достигают такого уровня производительности, обеспечивая полную взаимозаменяемость датчика, удлинительного кабеля и датчика Proximitor Sensor без необходимости индивидуального подбора компонентов или калибровки на стенде.

Информация для заказа датчиков

Датчики приближения 3300 XL 8 мм:

330101 Датчик 3300 XL 8 мм, резьба 3/8-24 UNF, без брони

330102Датчик 3300 XL 8 мм, резьба 3/8-24 UNF, с броней

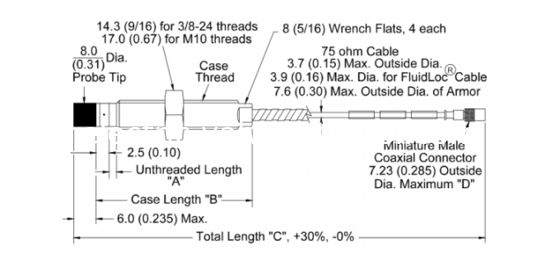

Номер детали-AXX-BXX-CXX-DXX-EXX

A: Опция длины без резьбы

Примечание: Длина без резьбы должна быть не менее 0,8 дюйма меньше длины корпуса.

Заказ с шагом 0,1 дюйма. Конфигурации длины: Максимальная длина без резьбы: 8,8 дюйма Минимальная длина без резьбы: 0,0 дюйма Пример: 0 4 = 0,4 дюйма

B: Опция общей длины корпуса

Заказ с шагом 0,1 дюйма. Конфигурации длины резьбы: Максимальная длина корпуса: 9,6 дюйма Минимальная длина корпуса: 0,8 дюйма Пример: 2 4 = 2,4 дюйма

C: Опция общей длины

050,5 метра (1,6 фута)
10 1,0 метр (3,3 фута)
151,5 метра (4,9 фута)
202,0 метра (6,6 фута)
303,0 метра (9,8 фута)
505,0 метров (16,4 фута)
909,0 метров (29,5 фута)

Примечание:

Опция длины 3 метра доступна только для датчиков 330101 и предназначена для использования только с датчиком Proximitor 9 метров.

Датчики длиной 5 метров предназначены для использования только с датчиком Proximitor 5 метров.

D: Опция разъема и типа кабеля

01 Миниатюрный коаксиальный разъем ClickLoc с защитой разъема, стандартный кабель.
02 Миниатюрный коаксиальный разъем ClickLoc, стандартный кабель.
11 Миниатюрный коаксиальный разъем ClickLoc с защитой разъема, кабель FluidLoc.
12 Миниатюрный коаксиальный разъем ClickLoc, кабель FluidLoc.

E: Опция одобрения агентства

00Не требуется
05Одобрения CSA, ATEX, IECEx
