GE General Electric IC693NIU004 Fanuc серии 90-30 Ethernet сетевой интерфейсный блок

GE General Electric IC693NIU004 Fanuc 90-30 series Ethernet Network Interface Unit

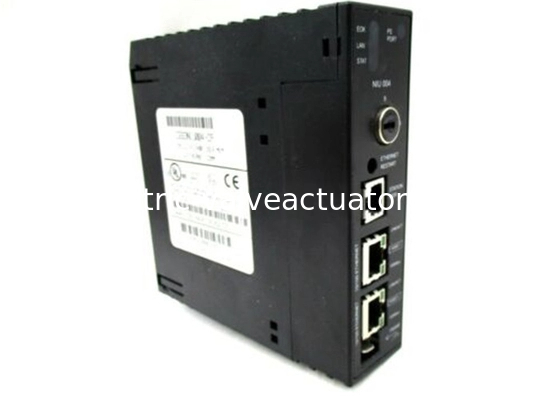

The IC693NIU004 - это GE Fanuc 90-30 series Ethernet Network Interface Unit. Он работает как станция Ethernet Global Data (EGD), обмениваясь входными и выходными данными, данными о состоянии и управления по сети. Устройство поставляется с 8 светодиодами, кнопкой перезапуска Ethernet, 3 разъемами для портов и вкладкой заземления экрана. Этикетку с MAC-адресом можно найти на внешней стороне модуля. IC693NIU004 ENUI поставляется с 8 светодиодами. Остальные EOK, LAN, STAT и PS указывают на состояние модуля. Остальные четыре светодиода связаны с двумя портами RJ-45. Светодиод питания не связан с портами Ethernet, а только указывает на наличие трафика через последовательные порты питания модуля. Светодиоды EOK, LAN и STAT могут быть включены/выключены, медленно мигать или быстро мигать. Они указывают на состояние интерфейсов Ethernet, трафик в портах Ethernet (светодиод LAN) и возникновение исключительного события. Каждый порт RJ-45 поставляется с 2 светодиодами, как и на порту RJ-45 ПК. Тот, который помечен как LINK/ACT, загорается, когда физически присутствует соединение, и мигает при обнаружении трафика в этом порту. Другой индикатор с надписью 100 Мбит/с загорается, чтобы указать, что соединение составляет 100 Мбит/с

КРАТКАЯ ИНФОРМАЦИЯ

ДРУГИЕ ПРЕВОСХОДНЫЕ ПРОДУКТЫ

Кнопка перезапуска Ethernet имеет 2 функции: выполнение теста светодиодов и перезапуск. Нажатие кнопки перезапуска Ethernet приведет к нарушению связи Ethernet, включая любую связь с другими устройствами, подключенными к встроенному коммутатору. При нажатии кнопки перезапуска Ethernet одновременно загораются 7 светодиодов. Следует убедиться, что светодиоды выключаются и включаются. Затем интерфейс выполняет перезапуск. Выполняется диагностика питания, и программное обеспечение интерфейса перезапускается в рабочее состояние.

Порт RS-232, 6-контактный, RJ-11 предназначен для подключения терминала или эмулятора терминала для доступа к программному обеспечению диспетчера станций на интерфейсе Ethernet. Функция Station Manager используется для тестирования и устранения неполадок в связи Ethernet. Однако его использование является необязательным. Кабель IC693CBL316A используется для подключения терминала, эмулятора или загрузчика программного обеспечения к Ethernet. Пользователь может найти 2 порта Ethernet RJ-45 на NIU. Один или оба могут быть подключены к другим устройствам Ethernet. Каждый порт автоматически определяет скорость передачи данных (10 Мбит/с или 100 Мбит/с), полудуплексный или полнодуплексный режим и схему подключения кабелей: прямой или перекрестный. Кабели, используемые для подключения к ENUI, могут быть экранированными или неэкранированными, прямыми или перекрестными. Следует отметить, что два порта Ethernet не следует подключать к одному и тому же устройству, так как это приведет к дублированию пакетов. Перед использованием Ethernet NIU в сети его необходимо настроить с помощью программного обеспечения CIMPLICITY Machine Edition Logic Developer. Это используется для:

• Назначения IP-адреса ENUI
• Определения маски подсети, шлюза по умолчанию и адреса сервера имен
• Настройки обмена сообщениями Ethernet Global Data между ENIU и контроллерами

Установки Ethernet NIU в базовую плату ЦП

• Убедитесь, что питание базовой платы выключено.
• Совместите модуль со слотом 1 и разъемом. Наклоните модуль вверх, чтобы верхний задний крючок модуля вошел в паз на базовой плате.
• Опустите модуль вниз, пока разъемы не соединятся, а фиксирующий рычаг в нижней части модуля не защелкнется, войдя в паз базовой платы.
• Убедитесь, что модуль правильно установлен.
• Подключите один или оба порта Ethernet на интерфейсе Ethernet к сети.
