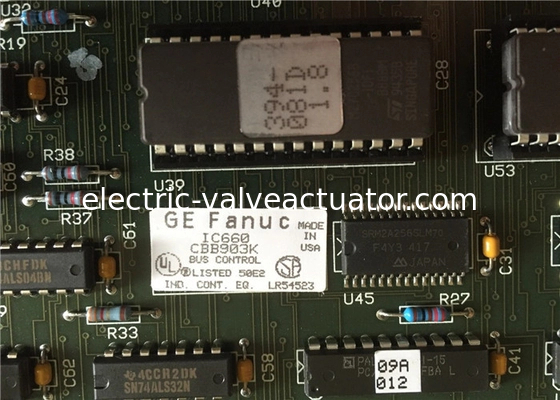

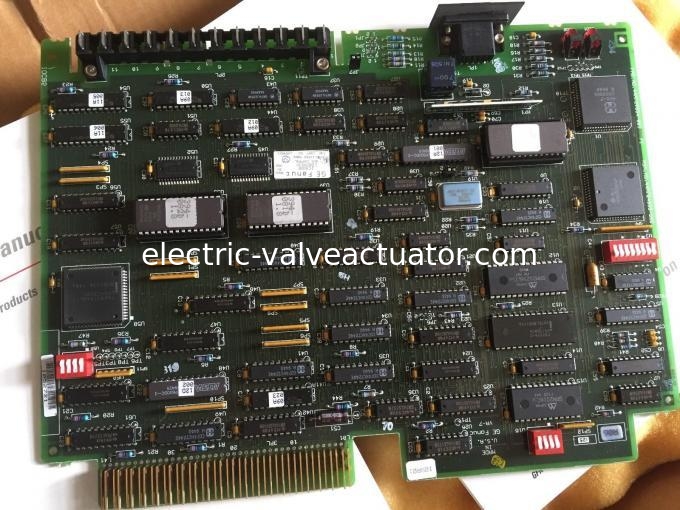

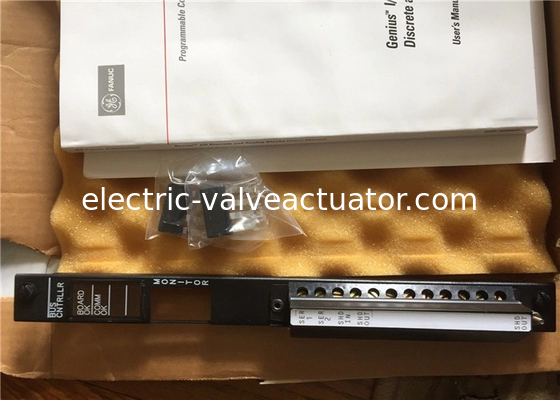

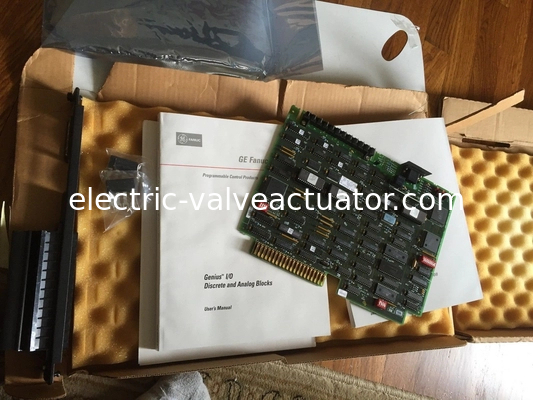

IC660CBB903K GE FANUC PLC логический контроллер серии шесть I/O Bus Controller

Модули управления шиной GE Fanuc IC660CBB90xx Series являются необходимым интерфейсом между ПЛК Series Six Plus и блоками Genius I/O, когда они включены в систему ввода/вывода ПЛК. Модуль контроллера шины может быть размещен в любом слоте ввода/вывода в ЦП или в стойке ввода/вывода большой емкости, расположенной на станции ЦП или локальной станции ввода/вывода на расстоянии до 2000 футов (600 метров) от ЦП. В одну стойку можно установить несколько контроллеров шины. Поскольку каждый контроллер шины потребляет 20 единиц нагрузки, в стойку ЦП можно установить до 5 модулей или 10 модулей в стойку ввода/вывода большой емкости.

Контроллер шины можно разместить в стойке ввода/вывода на удаленной станции ввода/вывода, если время сканирования ЦП превышает 10 мс. Однако из-за уменьшенной пропускной способности последовательной линии связи ввода/вывода команды окна не будут поддерживаться. Каждый контроллер шины может взаимодействовать с 30 блоками Genius I/O с ЦП Series Six Plus по витой паре на расстоянии до 2000 футов (600 метров). Единственным ограничением на количество контроллеров шины в любой системе ПЛК является емкость ввода/вывода ЦП Series Six Plus. Каждый контроллер шины, как и любой модуль ввода/вывода, имеет доступ ко всем ссылкам ввода/вывода в своей цепочке ввода/вывода.

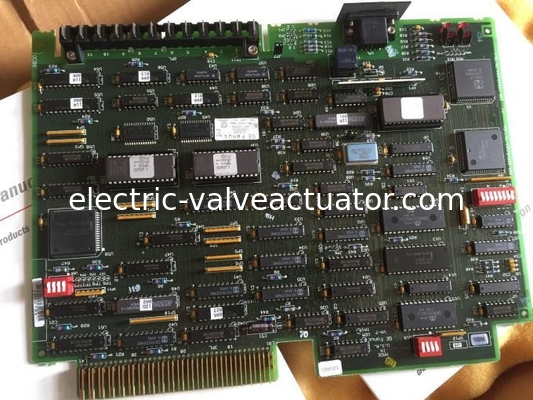

4-сегментный DIP-переключатель, расположенный на модуле, используется для включения выбора канала для расширенной адресации ввода/вывода. Если используется нормальная (не расширенная) адресация или если выбор канала осуществляется через модули передатчиков ввода/вывода, настройка переключателя не требуется.

Шина Genius I/O должна быть терминирована на контроллере шины своим характеристическим импедансом. Улучшенная версия контроллера шины обеспечивает три выбираемых встроенных импеданса: 100Ω, 150Ω или 750Ω. Три перемычки (JPI, JP2 и JP3) на модуле используются для выбора одного из перечисленных значений или для выбора отсутствия импеданса.
