GE FANUC IC693CHS393F Улучшенная 10-слотная дистанционная база расширение EMI годовая гарантия

GE FANUC IC693CHS393F Улучшенная 10-слотная дистанционная база расширение EMI годовая гарантия

БЫСКИЕ ДЕТАЛЫ

1. Бренд:ГЭ
2. Модель:IC693CHS393F
3. Место происхождения: США

ПРИМЕРНЫЕ ПРОДУКТЫ

Не может быть более 700 футов кабеля, соединяющего все базовые платформы в системе, которая использует удаленные базовые платформы.Процессор может быть в ПЛК или в персональном компьютере, который оснащен картой интерфейса персонального компьютера (см. Глава 11). Remote capability is facilitated by the Remote baseplate’s built-in isolation between the +5 volt logic supply used by the I/O modules residing in the Remote baseplate and the supply for the interface circuit associated with the I/O Bus Expansion Interface. Изоляция помогает предотвратить проблемы, связанные с несбалансированными условиями наземного движения. Максимальное количество удаленных базовых плат, разрешенных на систему, зависит от типа процессора, с которым они используются. Для процессоров 331, 340Для процессоров с номером 350 и выше максимум равен 7.Каждая дистанционная базовая пластина имеет 25-прицепный женский D-тип расширения разъединителя, установленный на правом конце для подключения к другим базовых пластин. Базовые платы дистанционного управления доступны в двух размерах; 5-слотный (IC693CHS398) и 10-слотный (IC693CHS392)Эти модули должны быть установлены в базе ЦПУВсе остальные модули ввода/вывода и опциональные модули могут быть установлены на любой тип базовой платы.и поддерживают те же модули ввода/вывода и опции, что и базовые платформы расширенияКаждая базовая пластина имеет переключатель DIP для выбора номера стойки.

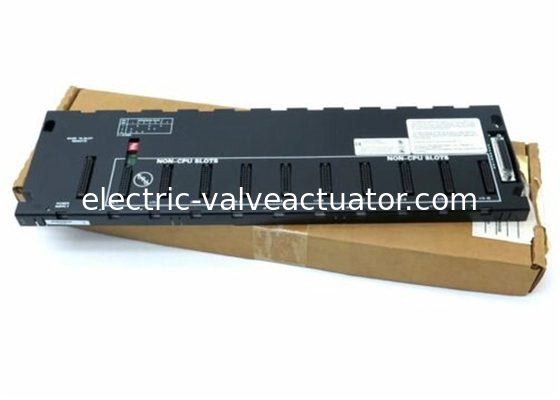

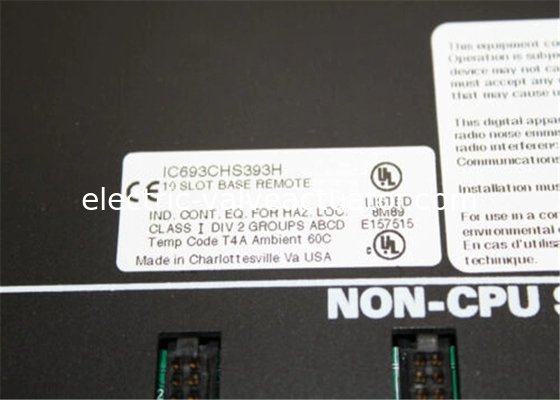

GE Fanuc IC693CHS393 - это 10-слотная дистанционная база.Этот компонент предназначен для системы ПЛК серии 90-30 GE. При работе с любыми приложениями пользователи должны знать несколько вещей, касающихся этого устройства.Во-первых, в любой системе, которая использует удаленные базовые платы,общий объем кабеля, соединяющего все базовые платы, должен быть менее 700 футов.. Кроме того, удаленная базовая пластина не может быть автономным устройством. Вместо этого она должна быть подключена к системе, которая имеет процессор. Этот процессор может быть в программируемом логическом контроллере (PLC) или же в ПК.ПК должен быть оснащен картой интерфейса персонального компьютера..

Удалённая база имеет встроенную изоляцию.Это между +5 вольт логического питания, используемого модулями ввода/вывода, которые находятся в базе дистанционной платы и питания для интерфейса схемы, которая связана с интерфейсом расширения I / O шины.Несбалансированные условия на земле могут привести к проблемам, поэтому важно иметь изоляцию, чтобы противостоять этим проблемам. Тип процессора в системе будет определять количество удаленных базовых плат, которые могут быть использованы. Максимальное количество - 4 для процессоров 331, 340 и 341.максимальное количество, которое можно использовать, составляет 7.





Есть несколько интеллектуальных опционных модулей, которые не поддерживаются удаленной задней панелью - PCM, CMM, ADC и BEM330.Все остальные модули В/В и опционные модули могут быть установлены в любой тип основной платы. Подобно расширительным базовым платам, дистанционные базовые платы используют один и тот же тип источников питания и поддерживают одни и те же модули В/В и опционные модули.В правом конце каждой дистанционной основной пластины находится 25-прикольный женский разъединитель D-типа.Каждая дистанционная база также имеет переключатель Rack Number Selection DIP.
