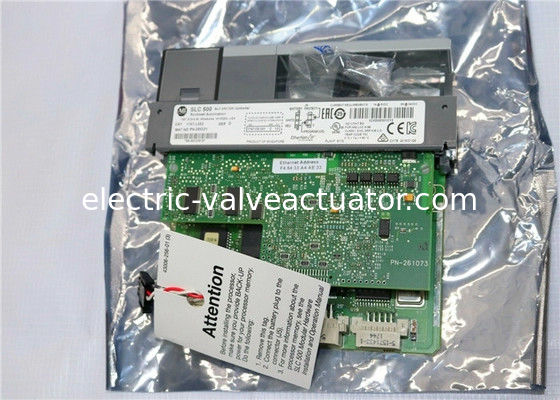

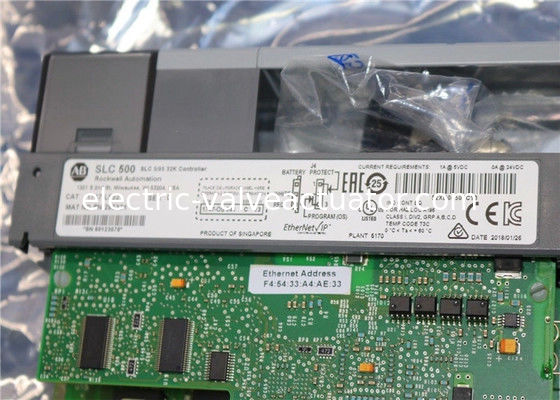

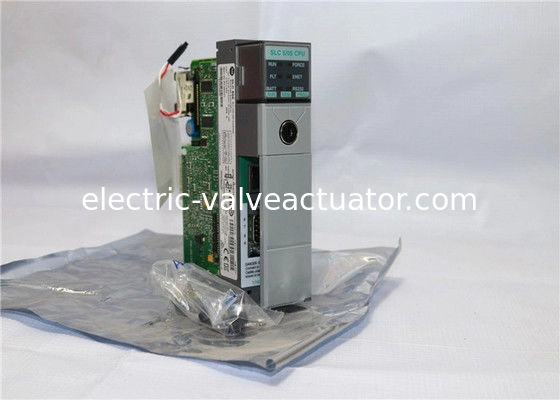

AB 1747-L552 SLC 500 Процессор SLC 5/05, память 32K, порты связи Ethernet и RS-232

О 1747-L552:

Модуль AB 1747-L552 является модульным процессором SLC 500. Этот модуль имеет максимальную пользовательскую память 32K слов, из которых 28K слов для данных или программы и 4K слов только для данных. Процессор также имеет абсолютное максимальное количество входов/выходов по 4096 для каждого, для как входов, так и выходов. Он также имеет максимум 480 локальных аналоговых входов/выходов. Сто семь инструкций программирования, а также три шасси и тридцать слотов доступны с этим процессором; это устройство имеет максимальный ток 1 А при 5 Вольтах постоянного тока и 0 А при 24 Вольтах постоянного тока. Он поставляется с типичным временем сканирования программы 0,9 миллисекунды/К, временем сканирования ввода/вывода 0,225 миллисекунды и выполнением бита XIC 0,37 Ом. В зависимости от нагрузки источника питания, этот процессор имеет время удержания сканирования программы от 20 миллисекунд до 3 секунд после потери питания. Он имеет рабочую вибрацию 0,015 дюйма, пиковое смещение от пика до пика при 5–57 Гц и ускорение 2,5G при 57–2000 Гц. Этот процессор также имеет рабочее ударное воздействие 30G и неконденсирующую относительную влажность от 5 до 95%. Рабочий диапазон температур этого процессора составляет от 0 до 60 градусов Цельсия, а диапазон температур хранения - от -40 до 85 градусов Цельсия.

Единственным совместимым модулем памяти для этого процессора является M13 для версии прошивки Series C OS501 или выше. Питание должно быть выключено при добавлении или удалении модуля. Светодиоды состояния доступны для этого процессора, и они позволяют контролировать его текущее состояние. Процессор 1747-L552 имеет корпус открытого типа и монтируется через шасси. Размеры всего процессора составляют 145 x 35 x 142 миллиметра. Подключение EtherNet этого процессора поддерживает BOOTP и поддерживает до 48 входящих или исходящих подключений. Вы также можете настроить процессор вручную с помощью программного обеспечения программирования RSLogix 500, помимо запроса BOOTP/DHCP. Обратите внимание, что исходящие подключения могут устанавливать только одно подключение на узел назначения. Несколько инструкций MSG будут использовать одно и то же подключение, если они используют один и тот же узел назначения. Этот процессор также имеет порт RS-232 и флэш-память резервного копирования. Он имеет заменяемую пользователем литиевую батарею, срок службы которой составляет в среднем два года. Процессор 1747-L552 имеет конденсатор, который позволяет процессору работать не менее 30 минут, используя резервное питание от батареи, в то время как сама батарея была отключена. Батарея должна быть подключена к процессору в течение 30 минут, чтобы избежать потери данных в ОЗУ.

Технические характеристики:
