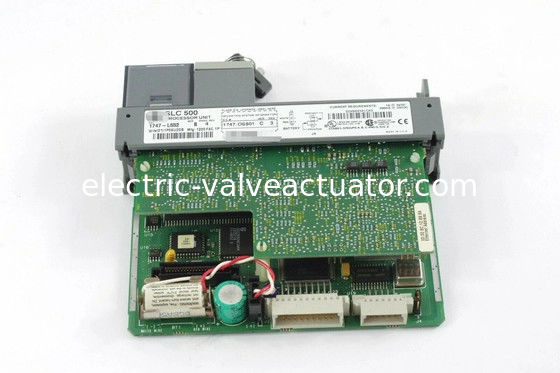

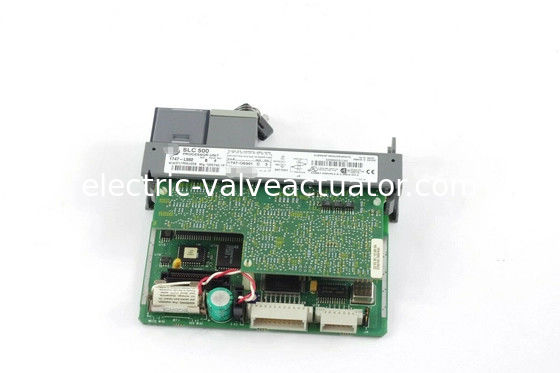

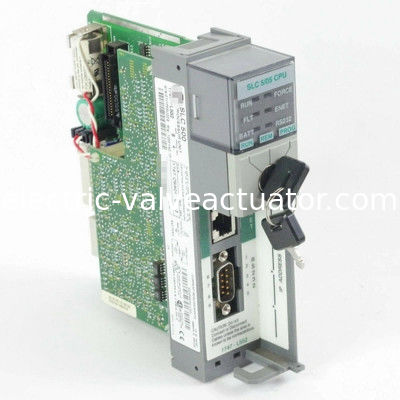

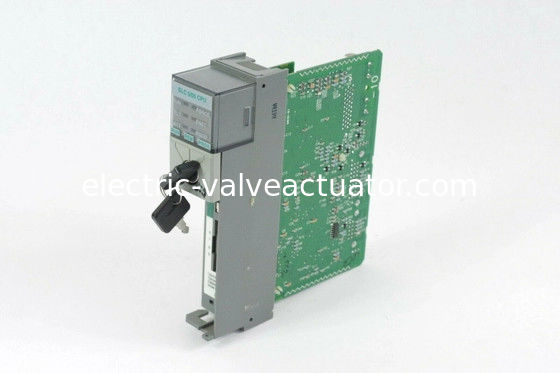

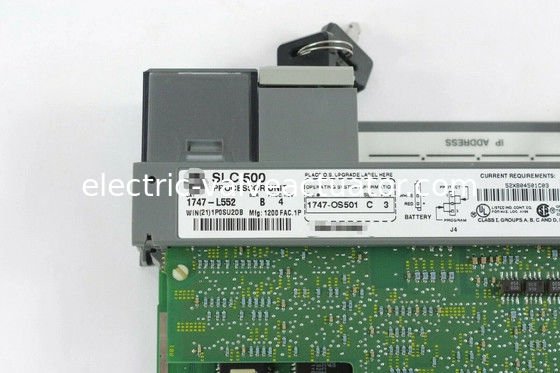

ПАМЯТЬ ПОТРЕБИТЕЛЯ модуля 32 K PLC регулятора блока процессора 1747-L552 SLC 500

Описание1747-L552 CPU MODULE 32 K USER MEMORY SLC-5/05 CONTROLLER

Краткие сведения:

• 1747-L552
• CPU MODULE
• 32 K USER MEMORY
• SLC-5/05 CONTROLLER
• 32 K
• ETHERNET & RS-232 COMMUNICATION
• USER MEMORY
• LOCAL ANALOG I/O
• ТО ЖЕ, ЧТО И A1747-L552
• ТО ЖЕ, ЧТО И E1747-L552
• ТО ЖЕ, ЧТО И R1747-L552

О 1747-L552

1747-L552 - это процессор SLC 500, который относится к подкатегории SLC 5/05. Этот процессор представляет собой однослотовый процессор, который напрямую подключается к объединительной плате любого шасси SLC 500. Этот процессор интегрирован с портом RS232 для связи точка-точка и Ethernet для сетевых приложений и одновременного обмена данными.

Этот процессор идеально подходит для использования в средних и крупных приложениях с акцентом на интеграцию области уровня машин с уровнем предприятия. Этот процессор также предоставляет практические функции интеграции для требований Industrial Internet of Things (IIoT).

В отличие от других процессоров платформы SLC 500, встроенные возможности связи этих процессоров включают DH485, Data Highway Plus (DH+), Remote I/O и DeviceNet. Эти протоколы связи являются проприетарными и требуют специальных модулей или сторонних преобразователей и шлюзов для обеспечения вертикальной интеграции. Благодаря встроенному Ethernet этот процессор готов к вертикальной интеграции.

Порт связи RS232 - это классический порт связи, идеально подходящий для связи Human Machine Interface (HMI), который обычно устанавливается на той же панели, где установлен процессор Programmable Logic Controller (PLC), поскольку RS232 имеет ограниченную дальность действия.

Большая емкость памяти 1747-L552 имеет емкость ввода/вывода 4096 входов и выходов, что позволяет процессору управлять несколькими небольшими процессами или одним большим процессом. Критичность системы должна учитываться для правильного планирования того, какой процесс может быть включен с теми же процессорами. Он также поддерживает реализацию топологии Remote I/O для обеспечения стратегической установки модулей ввода/вывода.

Этот модуль имеет максимальную пользовательскую память 32K слов, с 28K словами для данных или программы и 4K словами для пользовательских данных. Процессор также имеет абсолютное максимальное количество входов/выходов 4096 для входов и выходов. Он также имеет максимальный локальный аналоговый сигнал 480 точек. Этот процессор поддерживает до ста семи (107) инструкций программирования и допускает установку до трех (3) шасси с максимум тридцатью (30) слотами. Максимальный входной ток этого процессора составляет 1 А при 5 В постоянного тока и 0 А при 24 В постоянного тока. Он поставляется с типичным временем сканирования программы 0,9 миллисекунды/К, временем сканирования ввода/вывода 0,225 миллисекунды и выполнением бита XIC 0,37 мкс.


В зависимости от нагрузки источника питания, этот процессор имеет время удержания сканирования программы от 20 миллисекунд до 3 секунд после потери питания. Он имеет рабочую вибрацию 0,015 дюйма, пиковое смещение от пика до пика от 5 до 57 Гц и ускорение 2,5G от 57 до 2000 Гц. Этот процессор также имеет рабочий удар 30G и неконденсирующую относительную влажность от 5 до 95%. Рабочий диапазон температур этого процессора составляет от 0 до 60 градусов Цельсия, а диапазон температур хранения - от -40 до 85 градусов Цельсия.

Единственным совместимым модулем памяти для этого процессора является 1747-M13 для версии прошивки Series C OS501 или выше. Питание должно быть выключено при добавлении или удалении модуля. Светодиоды состояния доступны для этого процессора, и они позволяют контролировать его текущее состояние. Процессор 1747-L552 имеет корпус открытого типа и монтируется через шасси. Размеры всего процессора составляют 145 x 35 x 142 миллиметра. Ethernet-соединение этого процессора поддерживает BOOTP и поддерживает до 48 входящих или исходящих соединений. Вы также можете настроить процессор вручную с помощью программного обеспечения программирования RSLogix 500, помимо запроса BOOTP/DHCP. Исходящие соединения могут устанавливать только одно соединение на узел назначения. Несколько инструкций MSG будут совместно использовать одно и то же соединение, если они используют один и тот же узел назначения. Этот процессор также имеет порт RS-232 и резервную память flash. Он имеет заменяемую пользователем литиевую батарею, срок службы которой составляет в среднем два года. Процессор 1747-L552 имеет конденсатор, который позволяет процессору работать не менее 30 минут, используя резервное питание от батареи, в то время как сама батарея была отключена. Батарея должна быть подключена к процессору в течение 30 минут, чтобы избежать потери данных в ОЗУ.
