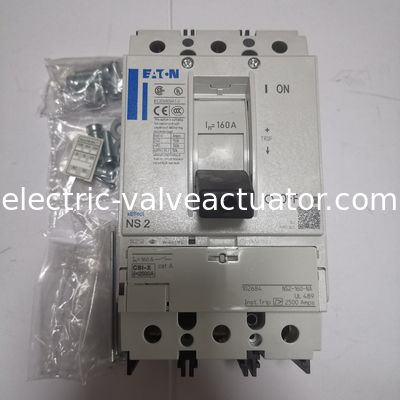

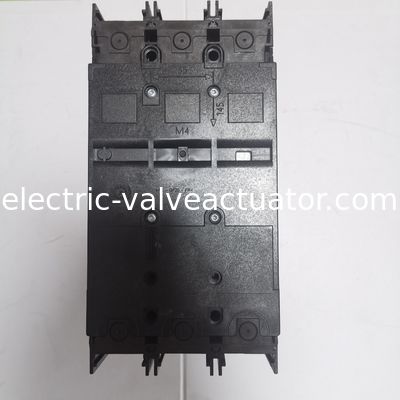

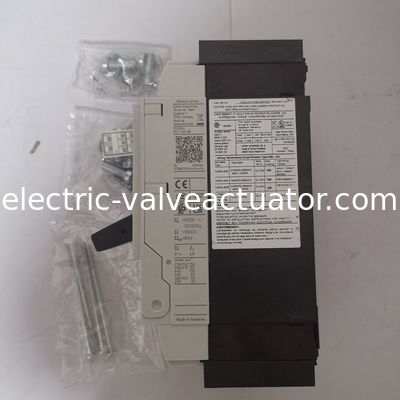

Eaton формованный корпус выключатель аксессуары переключатель изоляции переключатель, формованный корпус переключатель NS2-160-NA

Каталожный номер

102684

Код модели

NS2-160-NA

EAN

4015081025442

Длина/глубина изделия

142 мм

Высота изделия

185 мм

Ширина изделия

105 мм

Вес изделия

2,404 кг

Соответствие стандартам

RoHS conform

Сертификаты

IEC 60947-2
CSA (File No. 22086)
Сертифицировано CSA
UL 489
Специально разработано для Северной Америки
CSA-C22.2 No. 5-09
UL/CSA
CSA (Class No. 4652-06)
UL (Category Control Number WJAZ)
UL (File No. E148671)
Маркировка CE
IEC
UL listed

Глобальный каталог

102684

Характеристики продукта

Номинальный ток

160 A

Номинальное напряжение

690 В - 690 В

Тип корпуса автоматического выключателя

N2

Особенности

Блок защиты
Привод двигателя опционально

10.10 Повышение температуры

За расчет повышения температуры отвечает сборщик панелей. Eaton предоставит данные о рассеивании тепла для устройств.

10.11 Ток короткого замыкания

Ответственность сборщика панелей. Необходимо соблюдать спецификации для коммутационной аппаратуры.

10.12 Электромагнитная совместимость

Ответственность сборщика панелей. Необходимо соблюдать спецификации для коммутационной аппаратуры.

10.13 Механическая функция

Устройство соответствует требованиям при условии соблюдения информации в инструкции (IL).

10.2.2 Коррозионная стойкость

Соответствует требованиям стандарта на продукцию.

10.2.3.1 Проверка термической стабильности корпусов

Соответствует требованиям стандарта на продукцию.

10.2.3.2 Проверка устойчивости изоляционных материалов к нормальному нагреву

Соответствует требованиям стандарта на продукцию.

10.2.3.3 Сопротивление изоляционных материалов аномальному нагреву/возгоранию от внутренних электрических воздействий

Соответствует требованиям стандарта на продукцию.

10.2.4 Устойчивость к ультрафиолетовому (УФ) излучению

Соответствует требованиям стандарта на продукцию.

10.2.5 Подъем

Не применимо, так как необходимо оценивать всю коммутационную аппаратуру.

10.2.6 Механическое воздействие

Не применимо, так как необходимо оценивать всю коммутационную аппаратуру.

10.2.7 Надписи

Соответствует требованиям стандарта на продукцию.

10.3 Степень защиты сборок

Не применимо, так как необходимо оценивать всю коммутационную аппаратуру.

10.4 Зазоры и пути утечки

Соответствует требованиям стандарта на продукцию.

10.5 Защита от поражения электрическим током

Не применимо, так как необходимо оценивать всю коммутационную аппаратуру.

10.6 Включение коммутационных устройств и компонентов

Не применимо, так как необходимо оценивать всю коммутационную аппаратуру.

10.7 Внутренние электрические цепи и соединения

Ответственность сборщика панелей.

10.8 Соединения для внешних проводников

Ответственность сборщика панелей.

10.9.2 Электрическая прочность при промышленной частоте

Ответственность сборщика панелей.

10.9.3 Импульсное выдерживаемое напряжение

Ответственность сборщика панелей.

10.9.4 Испытание корпусов из изоляционного материала

Ответственность сборщика панелей.

Степень загрязнения

3

Способ монтажа

Фиксированный
Монтаж на DIN-рейку (рейка-шляпа) опционально
Встроенное устройство, фиксированная встроенная техника

Рассеивание тепла оборудования, зависящее от тока

24,35 Вт

Температура окружающей среды при эксплуатации - макс.

70 °C

Температура окружающей среды при эксплуатации - мин.

-25 °C

Температура окружающей среды при хранении - макс.

70 °C

Температура окружающей среды при хранении - мин.

-40 °C

Номинальный ток (Iu)

250 A

Обзор
Технические характеристики
Ресурсы
102684
Серийный номер STBN2250404054414
Серия Eaton Moeller NZM - автоматический выключатель в литом корпусе. Выключатель в литом корпусе, 3-полюсный, 160A
Общие характеристики
Название продукта
Выключатель в литом корпусе серии Eaton Moeller NZM
Каталожный номер
102684
Код модели
NS2-160-NA
EAN
4015081025442
Длина/глубина изделия
142 мм
Высота изделия
185 мм
Ширина изделия
105 мм
Вес изделия
2,404 кг
Соответствие стандартам
RoHS conform
Сертификаты
IEC 60947-2
CSA (File No. 22086)
Сертифицировано CSA
UL 489
Специально разработано для Северной Америки
CSA-C22.2 No. 5-09
UL/CSA
CSA (Class No. 4652-06)
UL (Category Control Number WJAZ)
UL (File No. E148671)
Маркировка CE
IEC
UL listed
Глобальный каталог
102684
Характеристики продукта
Номинальный ток
160 A
Номинальное напряжение
690 В - 690 В
Тип корпуса автоматического выключателя
N2
Особенности
Блок защиты
Привод двигателя опционально
10.10 Повышение температуры
За расчет повышения температуры отвечает сборщик панелей. Eaton предоставит данные о рассеивании тепла для устройств.
10.11 Ток короткого замыкания
Ответственность сборщика панелей. Необходимо соблюдать спецификации для коммутационной аппаратуры.
10.12 Электромагнитная совместимость
Ответственность сборщика панелей. Необходимо соблюдать спецификации для коммутационной аппаратуры.
10.13 Механическая функция
Устройство соответствует требованиям при условии соблюдения информации в инструкции (IL).
10.2.2 Коррозионная стойкость
Соответствует требованиям стандарта на продукцию.
10.2.3.1 Проверка термической стабильности корпусов
Соответствует требованиям стандарта на продукцию.
10.2.3.2 Проверка устойчивости изоляционных материалов к нормальному нагреву
Соответствует требованиям стандарта на продукцию.
10.2.3.3 Сопротивление изоляционных материалов аномальному нагреву/возгоранию от внутренних электрических воздействий
Соответствует требованиям стандарта на продукцию.
10.2.4 Устойчивость к ультрафиолетовому (УФ) излучению
Соответствует требованиям стандарта на продукцию.
10.2.5 Подъем
Не применимо, так как необходимо оценивать всю коммутационную аппаратуру.
10.2.6 Механическое воздействие
Не применимо, так как необходимо оценивать всю коммутационную аппаратуру.
10.2.7 Надписи
Соответствует требованиям стандарта на продукцию.
10.3 Степень защиты сборок
Не применимо, так как необходимо оценивать всю коммутационную аппаратуру.
10.4 Зазоры и пути утечки
Соответствует требованиям стандарта на продукцию.
10.5 Защита от поражения электрическим током
Не применимо, так как необходимо оценивать всю коммутационную аппаратуру.
10.6 Включение коммутационных устройств и компонентов
Не применимо, так как необходимо оценивать всю коммутационную аппаратуру.
10.7 Внутренние электрические цепи и соединения
Ответственность сборщика панелей.
10.8 Соединения для внешних проводников
Ответственность сборщика панелей.
10.9.2 Электрическая прочность при промышленной частоте
Ответственность сборщика панелей.
10.9.3 Импульсное выдерживаемое напряжение
Ответственность сборщика панелей.
10.9.4 Испытание корпусов из изоляционного материала
Ответственность сборщика панелей.
Степень загрязнения
3
Способ монтажа
Фиксированный
Монтаж на DIN-рейку (рейка-шляпа) опционально
Встроенное устройство, фиксированная встроенная техника
Рассеивание тепла оборудования, зависящее от тока
24,35 Вт
Температура окружающей среды при эксплуатации - макс.
70 °C
Температура окружающей среды при эксплуатации - мин.
-25 °C
Температура окружающей среды при хранении - макс.
70 °C
Температура окружающей среды при хранении - мин.
-40 °C
Номинальный ток (Iu)
250 A
Номинальный ток (Iu) (UL 489 csa 22.2 no. 5.1)
250 A
Количество вспомогательных контактов (переключающие контакты)
0
Количество вспомогательных контактов (нормально замкнутые контакты)
0
Количество вспомогательных контактов (нормально разомкнутые контакты)
0
Положения переключателя
I, +, 0
Степень защиты
В области устройств HMI: IP20 (основной тип защиты)
IP20
Направление подвода питания
По мере необходимости
Тип электрического соединения главной цепи
Винтовое соединение
Срок службы, механический
20000 операций
Категория перенапряжения
III
Степень защиты (IP), лицевая сторона
IP66 (с поворотной ручкой дверного соединения)
IP40 (с изоляционной оболочкой)
Степень защиты (клеммы)
IP00 (клеммы, фазовый изолятор и ленточная клемма)
IP10 (туннельная клемма)
Количество полюсов
Трехполюсный
Емкость клемм (медная полоса)
Мин. 2 сегмента 16 мм x 0,8 мм на заднем соединении (штампованные)
Макс. 10 сегментов 16 мм x 0,8 мм на коробчатой клемме
Макс. 10 сегментов 24 мм x 0,8 мм на заднем соединении (штампованные)
Макс. 8 сегментов 15,5 мм x 0,8 мм (2x) на клеммной коробке
Мин. 2 сегмента 9 мм x 0,8 мм на коробчатой клемме
NA: макс. 10 сегментов 16 мм x 0,8 мм на заднем соединении (штампованные)
NA: мин. 2 сегмента 16 мм x 0,8 мм на заднем соединении (штампованные)
Срок службы, электрический
10000 операций при 415 В переменного тока-1
7500 операций при 690 В переменного тока-1
10000 операций при 400 В переменного тока-1
6500 операций при 400 В переменного тока-3
5000 операций при 690 В переменного тока-3
6500 операций при 415 В переменного тока-3
Функции
Разъединители/главные выключатели
Тип
Выключатель-разъединитель
Особые характеристики
IEC/EN 60947-2: автоматические выключатели без защиты от перегрузки по току (CBI-X) с характеристиками главного выключателя и характеристиками разъединения в соответствии с IEC/EN 60204.
Номинальный ток = номинальный непрерывный ток: 160 A
Применение
Отходящие линии, питающие линии
Положение соединения для главной цепи тока
Лицевая сторона
Номинальный рабочий ток для указанного рассеивания тепла (In)
160 A
Потери мощности
24,3 Вт
Общее время отключения при коротком замыкании
< 10 мс
Настройка задержки отключения при коротком замыкании - макс.
2500 A
Настройка задержки отключения при коротком замыкании - мин.
2500 A
Емкость клемм (медная шина)
NA: мин. 16 мм x 5 мм непосредственно на заднем соединении выключателя
Макс. 24 мм x 8 мм непосредственно на заднем соединении выключателя
M8 на заднем винтовом соединении
Мин. 16 мм x 5 мм непосредственно на заднем соединении выключателя
NA: M8 на заднем винтовом соединении
NA: макс. 20 мм x 5 мм непосредственно на заднем соединении выключателя
Емкость клемм (медный одножильный провод/кабель)
6 мм² - 16 мм² (2x) на коробчатой клемме
NA: 6 AWG (1x) на туннельной клемме
10 мм² - 16 мм² (1x) на коробчатой клемме
4 мм² - 16 мм² (2x) непосредственно на заднем соединении выключателя
10 мм² - 16 мм² (1x) непосредственно на заднем соединении выключателя
16 мм² (1x) на туннельной клемме
NA: 12 - 6 AWG (1x) на коробчатой клемме
NA: 12 - 6 AWG (1x) непосредственно на заднем соединении выключателя
Емкость клемм (алюминиевый одножильный провод/кабель)
10 мм² - 16 мм² (2x) непосредственно на заднем соединении выключателя
10 мм² - 16 мм² (1x) непосредственно на заднем соединении выключателя
16 мм² (1x) на туннельной клемме
Емкость клемм (медный многожильный провод/кабель)
6 мм² - 25 мм² (2x) на коробчатой клемме
25 мм² - 185 мм² (1x) непосредственно на заднем соединении выключателя
10 мм² - 70 мм² (1x) на коробчатой клемме
25 мм² - 185 мм² (1x) на однополюсной туннельной клемме
NA: 4 - 350 AWG/kcmil (1x) на коробчатой клемме
NA: 4 - 350 AWG/kcmil (1x) на однополюсной туннельной клемме
25 мм² - 70 мм² (2x) непосредственно на заднем соединении выключателя
Емкость клемм (алюминиевый многожильный провод/кабель)
25 мм² - 185 мм² (1x) на однополюсной туннельной клемме
25 мм² - 35 мм² (2x) непосредственно на заднем соединении выключателя
25 мм² - 35 мм² (1x) непосредственно на заднем соединении выключателя
Тип ручки
Коромысло
Настройка тока короткой задержки (Isd) - макс.
0 A
Настройка тока короткой задержки (Isd) - мин.
0 A
Настройка мгновенного тока (Ii) - макс.
2500 A
Настройка мгновенного тока (Ii) - мин.
2500 A
Количество операций в час - макс.
120
Настройка тока перегрузки (Ir) - макс.
0 A
Настройка тока перегрузки (Ir) - мин.
0 A
Номинальная отключающая способность при коротком замыкании Ics (IEC/EN 60947) при 230 В, 50/60 Гц
150 кА
Номинальная отключающая способность при коротком замыкании Ics (IEC/EN 60947) при 400/415 В, 50/60 Гц
150 кА
Номинальная отключающая способность при коротком замыкании Ics (IEC/EN 60947) при 440 В, 50/60 Гц
130 кА
Номинальная отключающая способность при коротком замыкании Ics (IEC/EN 60947) при 525 В, 50/60 Гц
37,5 кА
Номинальная отключающая способность при коротком замыкании Ics (IEC/EN 60947) при 690 В, 50/60 Гц
5 кА
Номинальная включающая способность при коротком замыкании Icm при 400/415 В, 50/60 Гц
330 кА
Номинальная включающая способность при коротком замыкании Icm при 440 В, 50/60 Гц
286 кА
Номинальная включающая способность при коротком замыкании Icm при 525 В, 50/60 Гц
105 кА

Номинальная включающая способность при коротком замыкании Icm при 690 В, 50/60 Гц

53 кА

Стандартные клеммы

Винтовая клемма

Дополнительные клеммы

Коробчатая клемма. Соединение сзади. Туннельная клемма

Номинальное рабочее напряжение Ue (UL) - макс.

600 Y / 347 В

Номинальная включающая способность при коротком замыкании Icm при 240 В, 50/60 Гц

330 кА

Номинальное импульсное выдерживаемое напряжение (Uimp) на вспомогательных контактах

6000 В

Номинальное импульсное выдерживаемое напряжение (Uimp) на главных контактах

8000 В

Номинальное напряжение изоляции (Ui)

1000 В переменного тока
