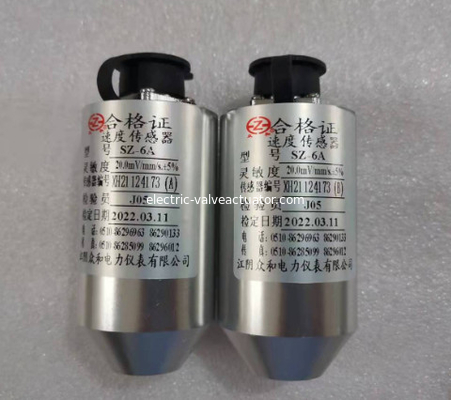

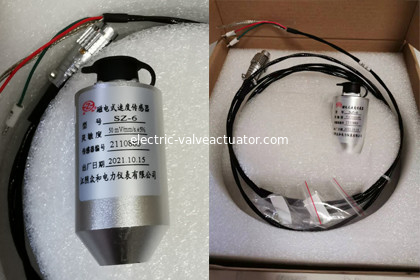

Датчик Zhonghe SZ-6 SZ-6A SZ-6G скорости серии SZ электромагнитный

1 ОБЗОР
Датчик скорости серии SZ электромагнитный использован для того чтобы измерить вибрацию покрытия подшипника rotatingmachinery как турбины, компрессоры, вентиляторы и насосы. Это электромагнитное outputsvoltage датчика двигая катушкой режа магнитные линии, поэтому для этого не нужно поставить силу на установке работы andeasily.

2 ОСНОВНЫХ ФУНКЦИИ
2,1 свой выходной сигнал пропорциональн к скорости вибрации, и он может принять счет ofhigh-частоты поля, промежуточной частоты и низкочастотного измерения вибрации.

2,2 датчики серии SZ имеют более низкий импеданс выхода и лучший коэффициент сигнал-шума. Требования к Withoutspecial на штепсельных вилках выхода и кабелях, легко использовать.

2,3 этот датчик отменил компоненты трением деятельности в дизайне, поэтому своя гибкость хороша, вы canmeasure небольшая вибрация (0.0lmm).

2,4 датчик имеет некоторую анти--боковую возможность вибрации (не больше чем пик 10g).

2,5 его можно использовать для того чтобы измерить вибрацию гнезда под подшипник, приложения или структуры (относительной вибрации toabsolute поля действия инерциальных сил). Его можно сразу установить на вне машины, andmaintenance весьма легок.

3 СПЕЦИФИКАЦИИ

3,1 чувствительность:

SZ-2: 30mV/mm/s, ошибка: + 5%;

SZ-6: 50mV/mm/s, 士 5% ошибки;

SZ-4V SZ-4H: 28.5mV/mm/s, ошибка +5%;

3,2 условия испытаний: температура 20C+5C (80Hz, скорость 10mm/s) 3,3 амплитуды: < 2000um="">

3,4 частота откликов: SZ-2, SZ: (10~500) Hz; SZ-4VSZ-4H: (4~1000) Hz:

3,5 максимальное ускорение: 10g;

3,6 измеряя направление: SZ-2 (вертикаль или HorizontalSZ-6 (вертикальное или горизонтальное) SZ-4V (вертикаль) SZ-4H (горизонтальные)

3,7 окружающая среда пользы: (- | 120) C. 30.

3,8 относительная влажность <95>

3,9 окружающая среда деятельности: Отсутствие въедливого, отсутствие сильного магнитного поля в окружать:

3,10 размеры: 35x 77 (mm).

3,11 веса: о 200g.

3,12 установите: Тип датчик серии SZ электромагнитный скорости зафиксирован на дне centerhole датчика с винтами M10x1.
