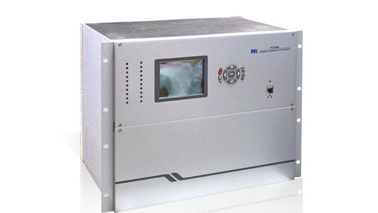

Предохранение от дифференциала реле 87g защиты единичного объекта трансформатора генератора PCS-985

Предохранение от реле 87g защиты единичного объекта трансформатора генератора PCS-985 дифференциальное, предохранение от перегрузок по току, предохранение от перегрузки Определенн-времени, предохранение от перегрузки Обратн-времени

PCS-985 обеспечивает полное главное и резервное предохранение блоков генератор-трансформатора которое обычно состоит из генератора, главного трансформатора, дополнительного трансформатора и exciter или трансформатора возбуждения. Оно поддерживает соединения к обычному CTs/VTs и электронному CTs/VTs, и широко использован в turbo-динамомашине большой емкости, генераторе газовой турбины и генераторе ядерной державы с различными режимами соединения.

Для существенного блока генератор-трансформатора, 2 комплекта PCS-985 можно использовать для того чтобы достигнуть дублированной конфигурации предохранения. 2 группы CT пользы PCS-985 различных, и главного и резервного предохранение в одной PCS-985 группе CT доли одна.

Предохранение от генератора

Дифференциальное предохранение. (87G)
Предохранение от дифференциала DPFC. (87G)
Высокое чувствительное поперечное дифференциальное предохранение. (87G)
Продольное предохранение от перенапряжения нул-последовательности для недостатка interturn. (59N/60)
Предохранение от DPFC дирекционное для недостатка взаимо--поворота. (67)
Контролируемое напряжением тока предохранение от перегрузок по току. (50)
предохранение от импеданса Участк-к-участка. (21G)
Весьма настоящая преграждая функция на стержне генератора.
Основное предохранение от напряжения тока нул-последовательности для недостатка земли статора. (64S)
Предохранение от коэффициента перенапряжения третьей гармоники для недостатка земли статора. (64S)
Предохранение от перенапряжения третьей гармоники дифференциальное для недостатка земли статора. (64S)
защита от замыкания на землю 100% статора с впрыской напряжения тока. (64R)
Защита от замыкания на землю одн-пункта ротора. (64R1)
Защита от замыкания на землю 2-пункта ротора. (64R2)
предохранение от перегрузки статора Определенн-времени. (50S)
предохранение от перегрузки статора Обратн-времени. (51S)
предохранение от перегрузки отрицательн-последовательности Определенн-времени. (50Q)
предохранение от перегрузки отрицательн-последовательности Обратн-времени. (51Q)

Типичные применения
предохранение от Потер--возбуждения. (40)
предохранение от Вне--шага. (78)
Предохранение от перенапряжения. (59)
предохранение от над-возбуждения Определенн-времени. (24)
предохранение от над-возбуждения Обратн-времени. (24)
предохранение от Обратн-силы. (32R)
Малоэнергичное предохранение. (37G)
Последовательное задействуя предохранение от обратн-силы. (32R)
Предохранение от Underfrequency. (81U)
Предохранение от Overfrequency. (81O)
Предохранение от запуска/выключения дифференциального течения.
Предохранение от запуска/выключения напряжения тока нулей-equence.
Низкое-freuquency предохранение от перегрузок по току. (50)
Невольное предохранение от energization. (50/27)
Предохранение от отказа выключателя. (50BF)
Функция баланса напряжения тока. (60)
Наблюдение цепи VT. (VTS)
Наблюдение цепи CT. (CTS)

Трансформатор возбуждения/предохранение от Excitor

Дифференциальное предохранение. (87ET)
Предохранение от перегрузок по току. (50)
предохранение от перегрузки Определенн-времени. (50)
предохранение от перегрузки Обратн-времени. (51)

Главное предохранение от трансформатора
предохранение от дифференциала блока Генератор-трансформатора. (87GTU)
Дифференциальное предохранение. (87T)
Предохранение от дифференциала DPFC. (87T)
Ограниченная защита от замыкания на землю. (64REF)
предохранение от импеданса Участк-к-участка на стороне HV. (21P)
Контролируемое напряжением тока предохранение от перегрузок по току на стороне HV. (50)
Сигнал тревоги перегрузки. (49)
Начинать охлаждать. (49)
Дирекционное предохранение от перегрузок по току нул-последовательности на стороне HV. (67G)
предохранение от перегрузок по току нул-последовательности Обратн-времени на стороне HV. (51G)
Предохранение от напряжения тока нул-последовательности зазора на стороне HV.
Предохранение от нул-последовательности зазора настоящее на стороне HV.
сигнал тревоги напряжения тока Нул-последовательности на стороне LV.
предохранение от над-возбуждения Определенн-времени. (24)
предохранение от над-возбуждения Обратн-времени. (24)
Предохранение от несоответствия Поляка на стороне HV. (62PD)
Предохранение от flashover выключателя.
Наблюдение цепи VT. (VTS)
Наблюдение цепи CT. (CTS)

Дополнительный трансформатор
Дифференциальное предохранение. (87T)
Контролируемое напряжением тока предохранение от перегрузок по току на стороне HV. (50P)
Напряжение тока контролировало предохранение от перегрузок по току ветви 1 на стороне LV. (50P)
Напряжение тока контролировало предохранение от перегрузок по току ветви 2 на стороне LV. (50P)
предохранение от перегрузок по току Нул-последовательности ветви 1 на стороне LV. (50G)
предохранение от перегрузок по току Нул-последовательности ветви 2 на стороне LV. (50G)
Сигнал тревоги перегрузки. (49)
Начинать охлаждать. (49)
Преграждать изменение крана на-нагрузки. (OLTC)
Наблюдение цепи VT. (VTS)
Наблюдение цепи CT. (CTS)

Разносторонний
Механически предохранение.
Напряжение тока и настоящая регулировка автомобиля смещения.
Диагностика собственной личности.
Синхронизация часов GPS.
Рекордер недостатка.
