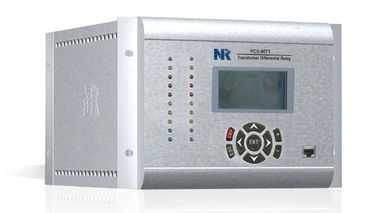

PCS-9671 микропроцессор-основанное реле конструированное для предохранения 2-замотки или трансформаторов 3-замотки с входными сигналами CT максимума 3. Его также можно использовать для того чтобы защитить реакторы или прикладывать как предохранение от дифференциала stub. Обеспечены предохранение от ограничения настоящее дифференциальное, предохранение от unrestraint дифференциальное и ограниченная защита от замыкания на землю.

Реле способно пробовать аналоговые сигналы от обычных трансформаторов, или получать попробованные значения от электронного CTs/VTs через сливать блоки. Programmable логику, СИД, бинарные входные сигналы и выходы можно установить согласно специфическим требованиям через вспомогательную программу. Она обеспечивает интерфейсы для шины станции и шины процесса соответственно и поддерживает IEC 61850-8-1 MMS, ГУСЫНЮ, значение IEC 61850-9-2 пробуя.

Предохранение и управление
Предохранение от ограничения настоящее дифференциальное. (87T)

2 этапа с низк-установкой и высок-установкой обеспечены для этого предохранения. И этап низк-установки смог быть прегражен сатурацией CT, течением inrush, overexcitation и цепью CT отказ. Также этап высок-установки смог быть прегражен отказом течения inrush и цепи CT.

Предохранение от Unrestraint настоящее дифференциальное. (50/87UT) Оно использован для того чтобы освободить серьезный внутренний недостаток быстро.

Ограниченная защита от замыкания на землю. (REF)

До обеспечены 3 предохранения от REF основанного на элементе нул-последовательности настоящем дифференциальном.

Предохранение от перегрузок по току участка для каждой стороны. (50/51P)

До 3 предохранения от перегрузок по току обеспечены.

Механически предохранение. (MT)

До 8 механически каналов обеспечены.

Наблюдение цепи CT. (CTS)

Наблюдение цепи CT состоит из 2 элементов: Ненормальность цепи CT без приемистости искателя повреждений и CT обходят вокруг отказ с приемистостью искателя повреждений.

Преграждать Inrush настоящий 2-ой гармоникой

Участк-сегрегированный преграждать, крест преграждая и composited преграждая обеспечены для выбора.

Overexcitation преграждая 5-ой гармоникой

Overexcitation обнаружено через коэффициент 5-ого гармонического тока и основного течения.

Обнаружение сатурации CT

Сатурация CT различена через composited 2-ые и 3-ие гармоники.

Управление
64 отчета о, деятельности предохранения показатели 1024 сигнала тревоги наблюдения, 1024 показателя деятельности управления и показатели 1024 деятельности потребителя. 64 показателя недостатка и помехи. 1024 самых последних показателя SOE, самые последние показатели следующих элементов заявляют изменять. До 4 (RJ45) порта 10Base-T/100Base-TX или 2 порта 100Base-FX с IEC 61850-8-1 MMS и ГУСЫНЕЙ на non-врем-критические сообщение, IEC 60870 5-103 над TCP/IP или DNP 3,0. 2 порта задего RS-485 с IEC 60870-5-103. До 6 портов 100Base-FX с IEC 61850-9-2 пробуя. Значение и ГУСЫНА для врем-критического сообщения. Один порт задего RS-485 для синхронизации часов. Один порт задего RS-232 для принтера. 1 порт планшайбы RJ45 для испытывать и устанавливать. Хронометрируйте синхронизацию через ИМП ульс, IRIG-B и SNTP.

Вспомогательные функции испытания
Испытание фактически задействуя рапорта поколения и связи.

Испытание фактически собственн-наблюдения отчете о поколения и связи.

Испытание фактически бинарного входного сигнала положения изменения отчете о поколения и связи.

Испытание двоичного выхода.

Ручная вызывая запись недостатка
