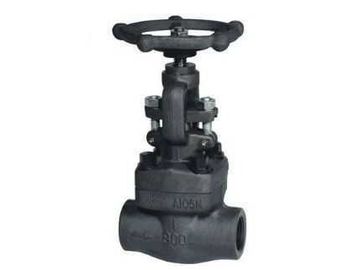

Z61Y электростанция задвижка углеродистая сталь, нержавеющая сталь 900 ～ 1500Lb, 150 ～ 800 фунтов

Наименование марки:	OEM
МОК:	1 комплект
Условия оплаты:	T/T
Способность к поставкам:	1000PCS/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Упаковывая детали:

ДЕРЕВЯННЫЙ ЯЩИК

Поставка способности:

1000PCS/месяц

Выделить:

ворота обратный клапан

Задвижка глобус

Описание продукта

Сталь углерода запорной заслонки электростанции Z61Y, нержавеющая сталь 900 | 1500Lb, 150 | 800Lb

НЕТ.	Имя части		CS к ASTM	О ASTM	SS к ASTM
НЕТ.	Имя части		Напечатайте a на машинке 105	Напечатайте F22 на машинке	Напечатайте F304 на машинке (l)	Напечатайте F316 на машинке (l)
1	Тело	Тело	A105	A182 F22	A182 F304 (L)	A182 F316 (L)
2	место	Усадите кольцо	A276 420	A276 304	A276 F304 (L)	A276 F316 (L)
3	штоссель	Клин	A276 430&410	A182 F304	A182 F304 (L)	A182 F316 (L)
4	стержень	Стержень	A182 F6	A182 F304	A182 F304 (L)	A182 F316 (L)
5	Гибкое набивка графита	Набивка	Рифлёное SS+graphite		SS+PTFE
6	крышка клапана	Bonnet	A105	A182 F22	A182 F304 (L)	A182 F316 (L)
7	болты	Болт Bonnet	A193 B7	A193 B16	A193 B8	A193 B8M
8	штырь	Pin	A276 420		A276 F304
9	втулка давления упаковки	Железа	A276 410		A182 F304 (L)	A182 F316 (L)
10	болт отверстии	Огболт железы	A193 B7	A193 B16	A193 B8	A193 B8M
11	загрузочная плита	Фланец железы	A105	A182 F11	A182 F304 (L)	A182 F316 (L)
12	гайка	Гайка железы	A194 2H	194 4	A194 8	A194 8M
13	гайка стержня	Гайка стержня	A276 420/Cu-Alloy
14	подгаечник	Гайка H.W.Lock	194 2H	A194 4	194 8	A194 8M
15	Nameplate SS	Nameplate	SS
16	Маховичок	Маховичок	A197
17	Набивка	Набивка подшипника	A473 431
18	Упаковка графита PTFE гибкая	Упаковка стержня	Гибкий графит		PTFE
Соответствующее средство			W.O.G.etc		HNO3, CH3OOH etc
Соответствующая температура			-29℃~425℃	-29℃~550℃	-29℃~180℃

Примечание: Другие материалы доступны на запросе.

Сталь CS=Carbon; Сталь AS=Alloy; Сталь SS=Stainless;

Размеры (mm) и весы (Kg)

NPS		RB	3/8	1/2	3/4	1	1 1/я	1 1/2	2
NPS		FB		3/8	1/2	3/4	1	1 1/я	1 1/2	2
L		150~800Lb	79	79	92	111	120	120	140	178
		900Lb	79	92	111	120	120	140	178	210
		1500Lb	111	111	111	114	120	140	162	210
H (РАСКРОЙТЕ)		150~800Lb	158	158	169	197	236	246	283	330
H (РАСКРОЙТЕ)		900~1500Lb	169	197	197	236	246	283	330	354
W		150~800Lb	100	100	100	125	160	160	180	200
W		900~1500Lb	100	125	125	160	160	180	200	240
Весы	Скрепленный болтами	150~800Lb	2,1	2,0	2,3	4,3	5,9	6,9	11,1	15,2
	Скрепленный болтами	900~1500Lb	2,5	4,3	4,2	6,6	8,8	12,5	17,2	23,5
	Сваренный	150~800Lb	1,8	1,7	2,0	3,8	5,1	6,1	10,2	14,2
	Сваренный	900~1500Lb	2,4	4,2	4,0	6,3	8,7	12,1	17,2	22
