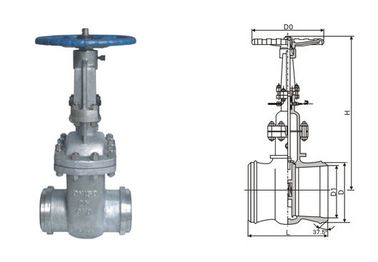

DS / Z64H трубопровода литой стали ворота воды клапан, опечатывается фланца и сварки

камера 1.The упаковки bonnet клапана вод-загерметизированной структуры, которая, когда вода 0.6-1MPa

давление идет в mouthpiec, может сделать систему изолированную от воздуха для того чтобы обеспечить систему с

хорошее proofness утечки

серии 2.Model S/Z используют двузатворное двойн-направление эластичное sealings.being flesible и

голодает для того чтобы раскрыть и закрыть, надежный sesling

3.Simple, structur компакта и reaso способное, легкие для того чтобы отремонтировать и длинняя продолжительность

4.When, котор нужно использовать как прибор на трубопроводах, она open&close должна находиться в полн-раскрытый или полн-закрытый

заявите и unallowed быть использованным для регулировки подачи

пути 5.Two соединения: фланцом и заваркой, 2 управляя путя: вручную и электрически

6.Suitable, котор нужно подействовать как открытый & близкий прибор для трубопроводов с средством деятельности воды,

пар, товары масла и безгремучертутный газ, специально для системы конденсации вакуума

tufbine пара в palnts силы пара

Главные свойство и спецификация

Давление PN (MPa) номинальное

Давление PN (MPa) номинальное

(MPa) Испытание прочности раковины

1,0

1,6

2,5

4,0

6,4

10,0

(MPa) Испытание уплотнения

1,5

2,4

3,8

6,0

9,6

15,0

(MPa) Заднее испытание уплотнения

1,1

1,8

2,8

4,4

7,0

11,0

Испытание Утечки-proofness

1,1

1,8

2,8

4,4

7,0

11,0

Применимый

Классифицирование Produect

Remperature ℃ работая

Соответствующее средство

(C) Сталь углерода

≤425

Water.steam.

товары масла.

безгремучертутный газ

(I) Сталь сплава

≤540

Материал для главным образом частей

Тип продукта

Имя части

Body.bonnet.

хомут

стержень

Диск строба Walge

сторона уплотнения

Seatring

сторона уплотнения

Хомут

гайка

Паковать

(C) Сталь углерода

WCB

1Cr13 или 2Cr13

Сталь Cr13 Sainless

или сплав карбида

Нержавеющая сталь

Бронза Al

Гибкий графит

(I) Сталь сплава

WCB Cr5Mol

20Cr1Mo1VA

Co-основанный сплав

Сплав карбида

Бронза Al

Гибкий графит

DS/Z64H- 16C, 25

Диаметр DN (mm) номинальный

L

α

H

Сделайте

PN1.6 (MPa)

PN2.5 (MPa)

D

D1

(kg) Вес

D

D1

(kg) Вес

50

250

37°30 ′

334

250

58

50

19

64

49

23

65

270

37°30 ′

439

250

75

65

32

82

67

35

80

280

37°30 ′

495

300

91

79

34

95

77

37

100

300

37°30 ′

575

350

110

97

44

117

101

49

125

325

37°30 ′

587

350

136

121

75

144

126

78

150

350

37°30 ′

607

350

163

146

82

172

158

105

200

400

37°30 ′

740

400

223

202

158

223

202

160

250

450

37°30 ′

863

400

278

254

184

278

254

188

300

500

37°30 ′

990

400

330

305

245

330

305

249

350

550

37°30 ′

1137

500

382

352

492

382

352

497

400

600

37°30 ′

1523

500

432

399

588

432

399

592

450

650

37°30 ′

1618

600

485

451

683

485

451

688

500

700

37°30 ′

1657

600

535

501

846

535

499

853

600

800

37°30 ′

1746

700

636

601

1013

636

599

1020

Приписка: Клапан PN 1.6(16) разрешение был использован как PN 1.0(10).
