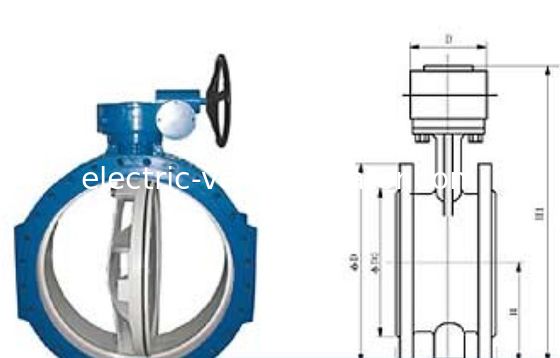

FBGXD342 Bi - ексцентрическая прониканная мягкая клапан-бабочка 0.6MPa места, 1.0MPa, 1.6MPa

DN

L

H

H1

A

B

0.6MPa

1.0MPa

1.6MPa

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

82,5

306

80

80

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

112

92,5

321

80

80

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

114

100

346

80

80

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

127

110

387

95

95

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

140

125

411

95

95

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

140

142,5

447

95

95

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

152

170

607

190

308

320

280

254

8-18

310

295

266

8-22

340

295

266

12-22

250

165

192,5

688

190

308

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

178

222,5

742

190

308

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

190

252,5

797

190

308

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

216

282,5

930

270

466

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

222

307,5

945

270

466

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

229

335

1065

270

466

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

267

390

1225

457

625

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

292

447,5

1343

457

625

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

318

507,5

1436

457

625

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

330

557,5

1616

598

853

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

410

615

1711

598

853

1175

1120

1078

28-33

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

470

727,5

1971

598

853

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

1400

530

837,5

2218

860

1345

1630

1560

1510

36-36

1675

1590

1530

36-42

1685

1590

1530

36-48

1600

600

957,5

2578

860

1345

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

1800

670

1057,5

2689

860

1345

2045

1970

1918

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

2000

760

1162,5

3022

952

1592

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62
