Датчик вибрации ZHJ-3D низкочастотный veritcal с 2 винтами

Датчик вибрации ZHJ-3D низкочастотный

Принцип действия

Датчик вибрации ZHj-3D низкочастотный датчик инерции. Он может повернуть сигналы vibraton в электрические сигналы используя nagnetic принцип индукции. Он главным образом состоит из магнитной цепи, дела инерции, амортизирующ весну и другие componebts. Магнит твердо зафиксированный внутри раковины датчика, и дело инерции (катушка compoent) вися на раковине компонентом весны. На времени operating, этот датчик будет фикчирован на машине, как вибрация машины, если датчик в своем диапазоне изменения частот, то там будет относительным движением между магнитом ans катушки, он свертывается спиралью отрежет магнитные линии, и производит iductive напряжение тока, это напряжение тока пропорциональн к тарифу вибрации objecte которое измеряется, после объединенный обрабатывать к этому сигналу, мы получит сигнал смещения.

Технические параметры

ряд реакции 1.Frequency: 0.5Hz~200Hz (- 3db)

2.Sensitivity: 8mV/μm±5%, 5mV/μm±5%, 4mV/μm±5% (регулируемое с requiriement потребителя)

ряд 3.Measuring: ±1mm (±2mm, ±3mm)

4.Linearity: ≤2%

напряжение тока выхода 5.Maximum: 8V (одиночный пик)

температура 6.Environmental: -30℃~80℃ (относительная влажность: ≤90%)

metheds 7.Measuring: veritcal, горизонтальный

напряжение тока 8.Power: ±12V

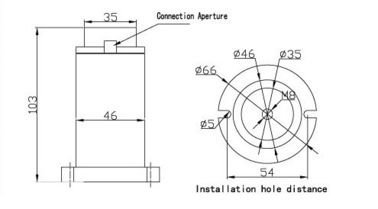

9.Installation: 2 винта на круге Φ56

размер 10.External: 66mm (длина) ×103mm (wigth)
