ВКЭС: | 1200V | Ном ИК: | 1200А |
---|---|---|---|
ИКРМ: | 2400A | ||
Высокий свет: | модуль igbt наивысшей мощности,модуль игбт еупек |

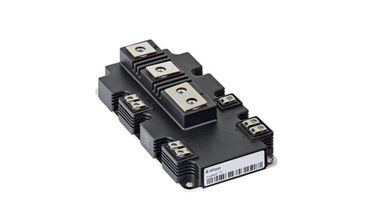

Мотор конвертеров наивысшей мощности ФФ1200Р12ИЭ5 модулей технологий автомобильный ИГБТ Инфинеон управляет
Типичные применения
• Конвертеры наивысшей мощности
• Приводы мотора
• Системы УПС
Электрические особенности
• Выдвинутая рабочая температура Твдж оп
• Высокая возможность короткого замыкания
• Непобедимая робастность
• Твдж оп = 175°К
• Канава ИГБТ 5
Механические особенности
• Пакет с КТИ>400
• Плотность наивысшей мощности
• Возможность наивысшей мощности и термального задействовать
• Высокие расстояния крепаге и зазора
Инвертор ИГБТ
Максимальные нормированные величины
Напряжение тока коллектор- эмиттера | Твдж = 25°К | ВКЭС | 1200 | В |
Непрерывное течение сборника ДК | ТК = 80°К, Твдж максимальное = 175°К | Ном ИК | 1200 | А |
Повторяющийся пиковое течение сборника | тП = 1 госпожа | ИКРМ | 2400 | А |
напряжение тока Ворот-излучателя пиковое | ВГЭС | +/--20 | В |
Тип МИН. характеристических значений. максимальный.
Напряжение тока сатурации коллектор- эмиттера |
ИК = 1200 а, ВГЭ = 15 в Твдж = 25°К ИК = 1200 а, ВГЭ = 15 в Твдж = 125°К ИК = 1200 а, ВГЭ = 15 в Твдж = 175°К |
Сидеть ВКЭ |
1,70 2,00 2,15 |
2,15 2,45 2,60 |
ВВВ | |
Напряжение тока порога ворот | ИК = 33,0 мам, ВКЭ = ВГЭ, Твдж = 25°К | ВГЭтх | 5,25 | 5,80 | 6,35 | В |
Обязанность ворот | ВГЭ = -15 в… +15 в, ВКЭ = 600В | КГ | 5,75 | µК | ||
Внутренний резистор ворот | Твдж = 25°К | РГинт | 0,75 | Ω | ||
Входная емкость | ф = 1 МХз, Твдж = 25°К, ВКЭ = 25 в, ВГЭ = 0 в | Сиес | 65,5 | нФ | ||
Обратная емкость передачи | ф = 1 МХз, Твдж = 25°К, ВКЭ = 25 в, ВГЭ = 0 в | Крес | 2,60 | нФ | ||
Течение выключения коллектор- эмиттера | ВКЭ = 1200 в, ВГЭ = 0 в, Твдж = 25°К | ЛЬДЫ | 5,0 | мамы | ||
течение утечки Ворот-излучателя | ВКЭ = 0 в, ВГЭ = 20 в, Твдж = 25°К | ИГЭС | 400 | нА | ||
Турн-он время задержки, индуктивная нагрузка | ИК = 1200 а, ВКЭ = 600 в Твдж = 25°К ВГЭ = ±15 в Твдж = 125°К РГон = 0,82 Ω Твдж = 175°К |
тд дальше | 0,20 0,23 0,25 |
µс µс µс |
||
Время восхода, индуктивная нагрузка | ИК = 1200 а, ВКЭ = 600 в Твдж = 25°К ВГЭ = ±15 в Твдж = 125°К РГон = 0,82 Ω Твдж = 175°К |
тр | 0,16 0,17 0,18 |
µс µс µс |
||
Время задержки поворота-, индуктивная нагрузка | ИК = 1200 а, ВКЭ = 600 в Твдж = 25°К ВГЭ = ±15 в Твдж = 125°К РГофф = 0,82 Ω Твдж = 175°К |
тд | 0,48 0,52 0,55 |
µс µс µс |
||
Время падения, индуктивная нагрузка | ИК = 1200 а, ВКЭ = 600 в Твдж = 25°К ВГЭ = ±15 в Твдж = 125°К РГофф = 0,82 Ω Твдж = 175°К |
тф | 0,08 0,11 0,13 |
µс µс µс |
||
Турн-он потери энергии в ИМП ульс | ИК = 1200 а, ВКЭ = 600 в, ЛС = 45 нХ Твдж = 25°К ВГЭ = ±15 в, ди/дт = 6000 А/µс (Твдж = 175°К) Твдж = 125°К РГон = 0,82 Ω Твдж = 175°К |
Эра | 80,0 120 160 |
мДж мДж мДж |
||
Потери энергии поворота- в ИМП ульс | ИК = 1200 а, ВКЭ = 600 в, ЛС = 45 нХ Твдж = 25°К ВГЭ = ±15 в, ду/дт = 2800 В/µс (Твдж = 175°К) Твдж = 125°К РГофф = 0,82 Ω Твдж = 175°К |
Эофф | 130 160 180 |
мДж мДж мДж |
||
Данные по СК | ≤ 15 В ВГЭ, ВКК = 900 В ВКЭмакс = ВКЭС - ЛсКЭ ·µс ≤ 10 ди/дт тП, Твдж = 175°К |
ИСК | 4000 | А | ||
Термальное сопротивление, соединение к случаю | ИГБТ/пер ИГБТ | РтхДжК | 28,7 | К/кВ | ||
Термальное сопротивление, случай к теплоотводу | ИГБТ/пер ИГБТ λПасте=1В/(м·К)/λгреасе=1В/(м·К) |
РтхКХ | 22,1 | К/кВ | ||
Температура под условиями переключения | Твдж оп | -40 | 175 | °К |
