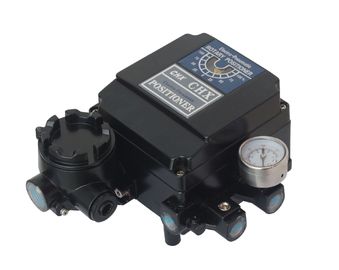

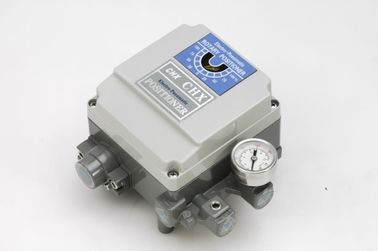

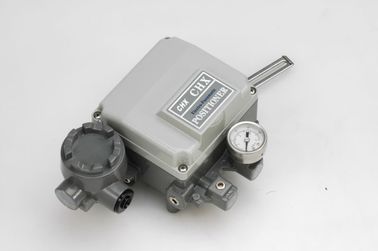

Электрический позиционер клапана CHX-1000

Позиционер CHX -1000R электрический пневматический использован для роторной деятельности пневматических приводов роторного клапана посредством электрических регулятора или систем управления с сигналом аналогового выхода 4 до 20 рядов MA или разделения

Сводка

Электрический локализатор клапана CHX-1000 который несовместим с приводами, и сигнала DC получения 4~20mA настоящего от регулятора или системы управления, тогда перехода в воздушное давление какой переход к приводу которые подключают с ими, контролировать положение значения.

Характеристики

1. Без covibration в 5~200Hz

2. Его можно легко преобразовать между прямым действием и реакцией, одиночным действием и двойным действием

3. Для малых приводов которые можно пройти до суживать локатор дросселируя для того чтобы предотвратить вибрацию

4. Низкое потребление воздуха, более лучшая экономия

5. 1/2 разделенный ряд доступный простой изменять части

Технический параметр
Основная ошибка: ±1% (одиночное действие); ±2% (двойное действие)
Возвращенная разница: 1% (одиночное действие), 2% (двойное действие)
Мертвый диапазон: 0,4% (одиночное действие), 0,8% (двойное действие)

Расклассифицированное перемещение: 0~ (10~100) mm [угловое перемещение (угловойое перемещение) 0~ (50°~90°)]

Воздушное давление: 0.14~0.55Mpa
Входной сигнал: 4~20mA.DC (режим); 0~10mA.DC, 4~12mA.DC, 12~20mA.DC, 0~5mA.DC, 5~10mA.DC
Давление выхода: 0.02-0.5MPa
Потребление газа: одиночн-действуя привод: 3L/min (поставка воздуха: 0.14Mpa), двойн-действуя привод: 15L/min (поставка воздуха: 0.55Mpa)
Характеристика выхода: линейный
Температура окружающей среды: внутреннеприсуще безопасность 40~+60°C, пламестойкое -20~+60°C
Относительная влажность: 5%-100%
Ex тип (степень): пламестойкий тип (Exd II BT6), внутреннеприсуще тип i безопасности (Exia II CT6)
Входное комплексное сопротивление: 4~20mA DC/280 ±10Ω (на 20°C)
0~ 10mA.DC/950 ±30Ω (на 20°C)
Соединение воздуха: ZG1/4
Интерфейс силы: Вход кабеля G1/2 для серии ECN - G1/2 (GYB02569u)
Материал снабжения жилищем: Процесс алюминиевого сплава распыляя
Размер плана: (mm) прямое перемещение перемещения 221×166.5×117.5 221×166.5×113.5 (mm) угловое (length×width×height)
Вес: 2.8Kg
