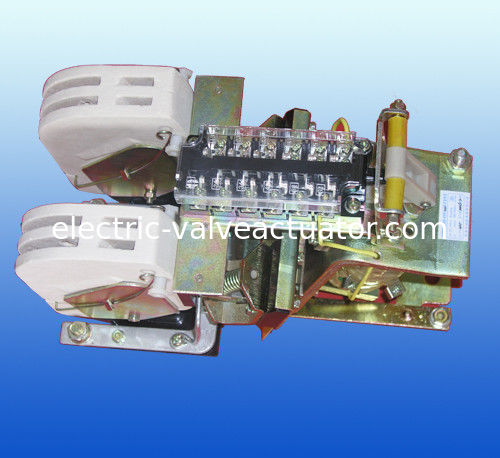

660В DC контактор для различных двигателей постоянного тока CZ0-250/20

Сертификат CE, UL, TUV и ROHS, контактор постоянного тока 660 В для различных двигателей постоянного тока CZ0-250/20

• Область применения

Контактор постоянного тока серии CZO в основном используется для дистанционного включения и отключения линий электропитания постоянного тока с номинальным рабочим напряжением постоянного тока до 660 В и номинальным рабочим током до 1500 А, он подходит для различных пусков, остановок, коммутации и штекерного торможения двигателей постоянного тока.

Продукция соответствует национальным стандартам GB/T14048.1 и GB14048.4.

• Описание модели

• Спецификация

Структура изделий с номинальным током 150 А и ниже имеет пространственную форму, расположенную в два слоя: верхний и нижний. Основная контактная система мостового типа с двойным разрывом, последовательно соединенная с магнитным выдувом, фарфоровая глина, управляется, а также два нормально открытых и два нормально закрытых вспомогательных контакта мостового типа с двойным разрывом с номинальным рабочим током 5 А, все закреплены на задней части откидной электромагнитной системы.

Структура изделий с номинальным током 250 А и выше имеет плоскую компоновку, это означает, что контактная система с мостовым типом с одним разрывом, последовательно соединенная с магнитным выдувом, фарфоровая глина, является желобом, а также откидная электромагнитная система, которая вращается вместе с закаленным краем угла, закреплена на раме в тандеме. Вспомогательный контакт мостового типа с двойным разрывом с номинальным условным нагревательным током 10 А и с пятью парами NO и NC, которые можно комбинировать случайным образом, закреплен на задней части магнитной системы. Нормально закрытый главный контактный контактор с номинальным током 100-150 А, а также катушка включения контактора с номинальным током 250-1500 А имеют дуплексную обмотку со функцией энергосбережения. Катушка имеет три соединительных клеммы A, B и C, C используется для самого контактора, A и B используются для подключения источника питания управления.

Контактор CZ0-250~1500 использует форму конструкции стержневого привода вспомогательного контакта, что позволяет изделию быть более гибким и иметь более длительный срок службы.
