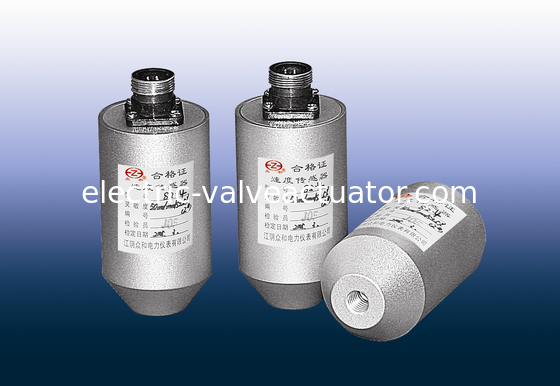

Датчик скорости серии SZ-4 магнитоэлектрический

Магнитоэлектрический датчик скорости SZ-4 инерциальный датчик который использует принцип магнитоэлектрической индукции для того чтобы преобразовать сигналы вибрации в сигналы напряжения тока, которые пропорциональны к значению скорости вибрации. Этот датчик можно использовать для того чтобы измерить механические вибрации со скоростями как низкими как 5Hz.

ОСНОВНАЯ СПЕЦИФИКАЦИЯ

1. Выходной сигнал пропорциональн к скорости вибрации, которая может сбалансировать поля измерения вибрации частоты коротковолнового диапазона, средних частоты, и низкочастотный.

2. Датчики серии SZ-4 имеют более низкий импеданс выхода и улучшают коэффициент сигнал-шума. Никакие особенные требования для штепсельных вилок и кабелей выхода, делая их легким использовать.

3. Дизайн датчика исключает frictional двигая компоненты, приводящ в хорошей гибкости и способности измерить небольшие вибрации (0.01mm).

4. Датчик имеет некоторую способность сопротивляться боковой вибрации (более не большой чем пик 10g)

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

■Чувствительный: 50mV/mm/sec±5%;

Способ испытания: (температура 20℃±5℃, на 80Hz, скорость 10mm/s)

■Предел амплитуды: ≤2000μm (пик-пик);

■частота откликов: (4~1000) Hz;

■Максимальное ускорение: 10g;

■направление измерения: SZ-4V (вертикаль)

SZ-4H (горизонтальное)

■Метод установки: Используйте M10 в центровом отверстии на дне фиксирования винта × 1 датчика;

■Условия окружающей среды: пылезащитный и влагостойкий

■Температура использования: (- ℃ 30~120);

■Относительная влажность: ≤ 95% (не конденсировать);

■Внешние размеры: × 78mm Φ 35;

■Вес: 200g.

Проводник заказа

Код заказа: SZ-4V (вертикаль)

SZ-4H (горизонтальное)

Установите чертеж плана чертежа винта
