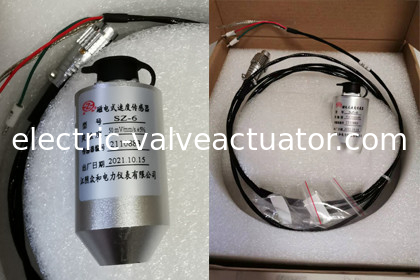

Магнитоэлектрическая серия датчика скорости SZ-6 вибрации IP65 SZ-6A SZ-6G

Магнитоэлектрический датчик скорости вибрации IP65 серии SZ-6 SZ-6A SZ-6G

Магнитоэлектрический датчик виброскорости серии SZ SZ-6 SZ-6A SZ-6G Zhonghe

Особенности системы:

Магнитоэлектрический датчик скорости серии СЗ является инерционным датчиком.Он использует принцип магнитоэлектрической индукции для преобразования сигнала вибрации в сигнал напряжения, который пропорционален значению скорости вибрации.Его можно использовать для измерения вибрации опоры подшипника, корпуса или конструкции (абсолютная вибрация относительно пространства инерции).Он устанавливается непосредственно снаружи машины и удобен для использования и обслуживания.

Основные функциональные особенности:

◎ Выходной сигнал пропорционален скорости вибрации, которая может учитывать поля измерения вибрации высокой частоты, средней частоты и низкой частоты.

◎ Датчики серии SZ имеют более низкий выходной импеданс и лучшее отношение сигнал/шум.К выходным штекерам и кабелям особых требований нет, что удобно в использовании.

◎ Конструкция датчика устраняет трение движущихся элементов, поэтому он обладает хорошей гибкостью и может измерять небольшую вибрацию (0,01 мм).

◎ Датчик имеет определенную устойчивость к боковой вибрации (максимальное значение не более 10 г).

◎ Его можно использовать для измерения вибрации опоры подшипника, корпуса или конструкции (абсолютная вибрация относительно пространства инерции).Он устанавливается непосредственно снаружи машины и удобен для использования и обслуживания.

Технические параметры

1. Выходной сигнал пропорционален скорости вибрации, которая может учитывать поля измерения вибрации высокой частоты, средней частоты и низкой частоты.

2. Датчики серии SZ имеют более низкий выходной импеданс и лучшее отношение сигнал/шум.К выходным штекерам и кабелям особых требований нет, что удобно в использовании.

3. В конструкции датчика исключен подвижный элемент с трением, поэтому он обладает хорошей гибкостью и может измерять малую вибрацию (0,01 мм).

4. Датчик обладает определенной способностью защиты от боковой вибрации (максимальное значение не более 10g).

5. Его можно использовать для измерения вибрации опоры подшипника, корпуса или конструкции (относительно вибрации инерционного пространства).Он устанавливается непосредственно снаружи машины, что чрезвычайно удобно для использования и обслуживания.

6. В корпусе используется процесс лазерной сварки корпуса из нержавеющей стали, а уровень защиты может достигать IP65.

Чувствительность

СЗ – 2:30мВ/мм/с, погрешность ± 5%;

СЗ-6: 50мВ/мм/с, погрешность ±5%;

СЗ-4В и СЗ-4Н: 28,5мВ/мм/с, погрешность ±5%;

SZ-6G: дополнительная чувствительность (по умолчанию: 50 мВ/мм/с, погрешность: ± 5%);

Условия испытаний: (температура 20 ℃ ± 5 ℃, измерено при 80 Гц, скорость 10 мм/с)

■ Предельная амплитуда: ≤ 2000 мкМ (от пика к пику);

■ Частотная характеристика: SZ-2, SZ-6, SZ-6G: (10~500) Гц;СЗ-4В, СЗ-4Х: (4～1000) Гц;

■ Большое ускорение: 10g;

■ Направление измерения: SZ-2 (вертикальное или горизонтальное), SZ-6 (вертикальное или горизонтальное), SZ-6G (вертикальное или горизонтальное), SZ-4V (вертикальное или горизонтальное), SZ-4H (горизонтальное)

■ Рабочая температура окружающей среды: (- 30~120) ℃;

■ Относительная влажность: ≤ 95 % относительной влажности (без конденсации);

■ Рабочая среда: вокруг нет сильного магнитного поля и агрессивных газов и жидкостей.

■ Габаритные размеры: Φ двадцать восемь × 76 (мм);

■ Вес: около 200 г.

■ Способ установки: в магнитоэлектрическом датчике скорости серии SZ используется M10 в центральном отверстии в нижней части датчика × 1 винтовая фиксация.
