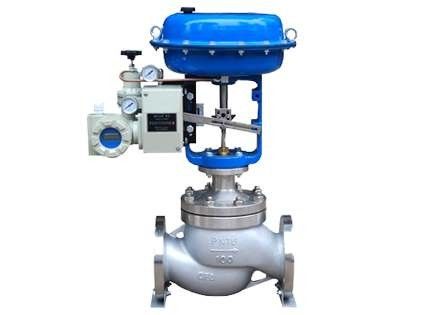

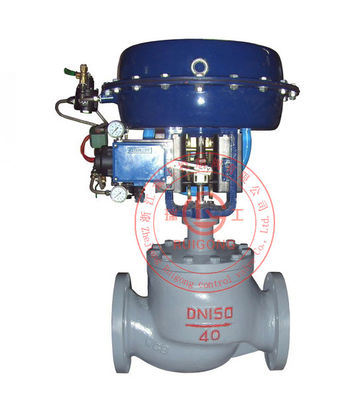

Клапан ZHLS 6.4MPa одного места ANSI125 25mm регулируя

Структура регулируя клапана одного места ZHLS небольшая компактна, имеет канал модернизированный s, делает свою потерю падения давления небольшая, большая подача, регулируемый ряд и характеристика подачи высокой точности, стандарта IEC534-1-1976.

Утечка регулируя клапана в линии со стандартами ANSI B16.104. Регулируя клапан с приводом тонкого фильма весны, своей компактной текстурой, большой силой выхода.

Этот продукт соответствует GB/T4213-92

Технические параметры и представление

Тело клапана

Стиль: через шариковый клапан отливки одного места

Номинальный размер: 20, 25mm

Номинальное давление: ANSI125, 150, 300, 150

JIS 10, 16, 20, 30, 40 k

PN1.6, 4,0, 6.4MPa

Тип соединения: соединение фланца: FF, RF, RJ, LG, тип паза, врезанный тип

Стандарт фланца, JIS B2201-1984, ANSI B16.5-1981, JB/T79.1-94, etc

Сваривая соединение: шарф сваривая SW

Материал: литая сталь (ZG230-450), брошенная нержавеющая сталь (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), титан, etc

На крышке: нормальная модель (p): 17 | + ℃ 230

Тип удлиненности я (EI): 45 | - ℃ 17 + 230 | + ℃ 230

Тип II удлиненности (EII) - 100 | ℃ 45

Тип III удлиненности (EIII): ℃ 196 - - 196

Примечание: работая температура позволена превысить позволенный объем различных материалов.

Тип железы: тип струбцины болта

Упаковка: типа v ptfe, содержа выщелачивающ сплетенный азбест ptfe, азбест, графит

Компоненты в клапане

Тип ядра клапана, одиночный тип ядр клапана плунжера

Особенность подачи: место металла: процент (% CF) и линейные свойства (LCF), ссылаются для того чтобы вычислять 1 и диаграмму 3

Cv от 0.4-14 стандартов характеристики подачи IEC534-2-1976 высокой точности

Мягкое место: процент % (TF) и линейные свойства (LTF), ссылаются для того чтобы вычислять 2 и диаграмму 3

Примечание: о разнице в температуры и давления места ptfe работая, пожалуйста см. для того чтобы вычислять 5

Материал: нержавеющая сталь (1 cr18ni9ti, 1 cr18ni12mo2ti, пэ-аш, 9 cr18 17-4, 316 l), сплав титана, компания заварки нержавеющей стали тоже и коррозиеустойчивый сплав, etc.

Агенства принуждения

Стиль: HA больше приводов фильма весны

Материал диафрагмы: ткань нейлона пропилена этилена резиновая, зажим бутадиенового каучука нитрила к ткани нейлона

Ряд весны: 20 | 100, 80 | kpa 240

Давление поставки газа: от kpa 140 до 400

Интерфейс воздуха: Rc1/4»

Температура окружающей среды: - 30 | + ℃ 70

Стиль вентильного действия: клапан с положительным газом привода действия или реакции закрыл тип или открытый тип

Приложение: позиционер, прибор сброса воздушного фильтра и давления, клапан, переключатель хода, передатчик положения клапана, колесо руки, etc

представление

Утечка клапана: место металла: меньше чем 0,01% из расклассифицированной емкости, в линии с iv уровня ANSI B16.104-1976

Мягкое место: чем расклассифицированная емкость 10-7, соответствуют iv уровня ANSI B16.104-1976

Принесите назад к бедным: локатор небольшой на всем 1% из отключения,

Без локатора небольшого на всем 3% из хода (типа небольшие 5% LHAI всего перемещения)

Основная ошибка: принесите небольшое на всем локатор перемещения плюс или минус 1%

Без локатора небольшого в течении путешествия плюс или минус 5% (VPE для плюс или минус 3%, LHAI с HEP +/- 2%)

Примечание: стандарт типа v упаковки ptfe

Регулируемый ряд: Cv 14 50:1 или более менее или более менее (0,25) или spake (Cv 0,16 или более менее)
