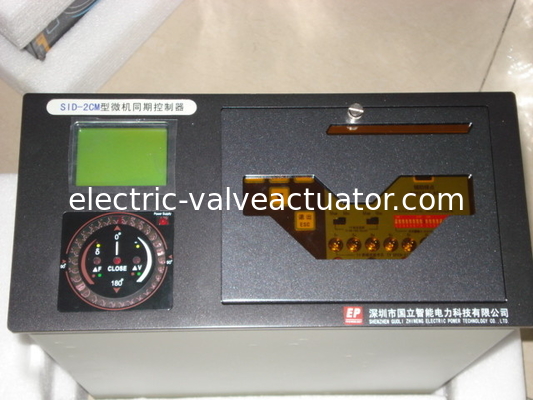

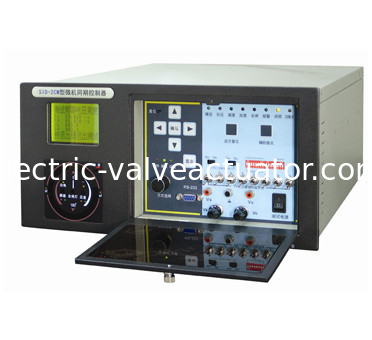

Устройство синхронизации микрокомпьютера с мультиплексом генераторной линии SID-2CM

Основная функция:

1 Существует двенадцать каналов, которые должны быть использованы для 1-12 единиц генератора энергии или

можно различать параллельные линии электропередачи в устройстве, тип и атрибут параллельности.

2 Параметры настройки: время отключения; допустимая дифференциальная напряженность; защита от перенапряжения;

допустимое значение разницы частот; коэффициент регулирования частоты; коэффициент регулирования напряжения;

Разрешенный угол питания; номинальное напряжение приходящего и редуктора телевизора; угол фазы редуктора телевизора;

Низкое напряжение на обеих сторонах точки параллельности; одностороннее или обоестороннее без напряжения; функция синхроскопа; регулировка ширины импульса для одной и той же частоты; название прерывателя.

3 Устройство может обеспечить первый нулевой фазовый дифференциал, появляющийся, чтобы быть захвачен, в то время как дифференциал параллельно

(между генератором и магистральной стойкой или двумя синхронными линиями) и осуществлять параллельное соединение без воздействия;

4 Устройство может сделать быструю параллельность генераторов через то, как он может вести дифференциальную частоту и

дифференциал напряжения в допустимом диапазоне в соответствии с теорией нечеткого управления;

5 При параллельном начнётся сразу только если угол мощности и разница напряжения меньше, чем

допустимые значения при параллельном движении между синхронными линиями, в противном случае, должно быть ожидание и сигнал,

устройство может автоматически определить, была ли это дифференциальная частота или идентичная частота;

6 Устройство может проводить самостоятельное тестирование при своевременном и автоматическом запуске, оно также может сигнализировать и отображать ошибки;

7 Сигнализация при открытии и блокировке телевизора, действие синхронизации и закрытия без напряжения;

8 Указание на управление ускорением может быть дано автоматически, когда частота идентична во время движения.

процесс параллелизации генераторов с целью отмены условия одинаковой частоты.

Параллельность анти-мощности никогда не появится наверняка, если это необходимо;

Устройство будет отображать эти данные

Последние восемь реальных значений измерения, записанных в каждом канале после выполнения параллелизации в

чтобы убедиться в точности времени, необходимого для закрытия разрывателя.

Время закрытия прерывателей не будет записываться, если оно параллельно на одной частоте.

10 Доступ к коммуникациям и соглашения об коммуникации будут предоставлены между устройством

и хост-компьютера (RS-232, RS-485), чтобы соответствовать требованиям, устройство будет включено в систему DCS.

Устройство может работать даже в ужасных условиях из-за его методов полного

и строгие изоляционные способы на электромагнит и фотоэлектричество;

12 AC или DC может быть в качестве источника питания устройства, и устройство может адаптироваться к 48V220V AC

или автоматическое питание постоянным током;

13 Проверка и испытания могут проводиться непосредственно без какого-либо другого аппарата, поскольку модуль

требуется уже в устройстве;

14 Односторонний или обоюдоосторонний безнапряженный перекрыватель может быть выполнен в соответствии с инструкциями от хост-компьютера;

или обоих сторон без напряжения закрыть выключатель от работы передней панели переключателя..

15 Для использования в качестве интеллектуального синхроскопа.

1Ввод второстепенного напряжения телевизора с обеих сторон выключателя может быть либо фазовым напряжением, либо линейным напряжением.Обработанные телевизионные сигналы с обеих сторон не имеют общего поля внутри устройства и независимы от того, является ли вторичное напряжение телевизора общего поля или нет.Каждая параллельная точка может устанавливать угол вторичного напряжения системного бокового телевизора отдельно, без необходимости установки изоляционных трансформаторов и угловых трансформаторов.

2. Все значения входного переключателя (выбор параллельной точки, дистанционное перезагрузка, начало синхронной работы, подтверждение одностороннего закрытия без напряжения, подтверждение закрытия воздуха без напряжения,вспомогательные контакты выключателя, и т.д.) обычно являются контактами на открытом воздухе.

3. величина выходной переключателя (ускорение, замедление, ускорение, закрытие, угол мощности превышает предел, тревога, потеря мощности и т.д.)) управляющий сигнал использует небольшое электромагнитное реле, обычно открытый контакт воздуха ("потеря мощности" обычно закрыта), с контактной мощностью 220V AC, 5A или 220V DC, 0.5A. При использовании оптической изоляции бесконтактных реле MOSFET в закрывающей схеме, это 600V DC, 6A.

4Один RS-232 и один RS-485 коммуникационный интерфейс каждый.

5Рабочее питание может быть либо 110-220 вольт AC/DC, при потреблении энергии не более 30 вольт ампер.

6. Изоляционная прочность: слабое токовое соединение с землей: 500В 50Гц 1 мин

Сильный ток на заземление: 2000V 50Hz 1 Min

Между сильными и слабыми электрическими цепями: 1000В 50Гц 1 мин.

7Рабочая среда: рабочая температура: -10 °C~55 °C

Температура хранения: -20 °C~70 °C

относительная температура: не более 90%.
