Место происхождения: | Китай |
Фирменное наименование: | Infineon |
Номер модели: | ФФ1500Р12ИЭ5 |
Количество мин заказа: | 1 комплект |
---|---|
Упаковывая детали: | Упаковка в деревянный ящик |
Время доставки: | через 25 дней после подписания подряда |
Условия оплаты: | T/T |
Поставка способности: | 1000sets |
ВКЭС: | 1200V | Ном ИК: | 1500А |
---|---|---|---|
ИКРМ: | 3000A | Применения: | Приводы мотора |
Высокий свет: | модуль igbt наивысшей мощности,модуль игбт еупек |

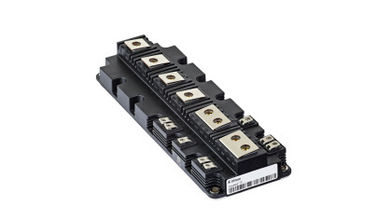

ПримеПАКК™3+модулевитхТренч/ФиельдстопИГБТ5, ЭмиттерКонтроллед5диодеандНТК ВКЭС = 12
Потенциальные применения
• Системы УПС
• Конвертеры наивысшей мощности
• Солнечные применения
• Приводы мотора
Электрические особенности
• Твдж оп = 175°К
• Выдвинутая рабочая температура Твдж оп
• Непобедимая робастность
• Канава ИГБТ 5
• Высокая возможность короткого замыкания
Механические особенности
• Пакет с КТИ>400
• Плотность наивысшей мощности
• Возможность наивысшей мощности и термального задействовать
• Высокие расстояния крепаге и зазора
Инвертор ИГБТ
Максимальные нормированные величины
Напряжение тока коллектор- эмиттера | Твдж = 25°К | ВКЭС | 1200 | В |
Непрерывное течение сборника ДК | ТК = 100°К, Твдж максимальное = 175°К | Ном ИК | 1500 | А |
Повторяющийся пиковое течение сборника | тП = 1 госпожа | ИКРМ | 3000 | А |
напряжение тока Ворот-излучателя пиковое | ВГЭС | +/--20 | В |
Тип МИН. характеристических значений. максимальный.
Напряжение тока сатурации коллектор- эмиттера | ИК = 1500 А, ВГЭ = 15 В ИК = 1500 А, ВГЭ = 15 В ИК = 1500 А, ВГЭ = 15 В Твдж = 25°К Твдж = 125°К Твдж = 175°К |
Сидеть ВКЭ | 1,70 2,00 2,15 |
2,15 2,45 2,60 |
ВВВ | |
Напряжение тока порога ворот | ИК = 41,0 мам, ВКЭ = ВГЭ, Твдж = 25°К | ВГЭтх | 5,25 | 5,80 | 6,35 | В |
Обязанность ворот | ВГЭ = -15 в… +15 в, ВКЭ = 600В | КГ | 7,15 | µК | ||
Внутренний резистор ворот | Твдж = 25°К | РГинт | 0,6 | Ω | ||
Входная емкость | ф = 1 МХз, Твдж = 25°К, ВКЭ = 25 в, ВГЭ = 0 в | Сиес | 82,0 | нФ | ||
Обратная емкость передачи | ф = 1 МХз, Твдж = 25°К, ВКЭ = 25 в, ВГЭ = 0 в | Крес | 3,25 | нФ | ||
Течение выключения коллектор- эмиттера | ВКЭ = 1200 в, ВГЭ = 0 в, Твдж = 25°К | ЛЬДЫ | 5,0 | мамы | ||
течение утечки Ворот-излучателя | ВКЭ = 0 в, ВГЭ = 20 в, Твдж = 25°К | ИГЭС | 400 | нА | ||
Турн-он время задержки, индуктивная нагрузка | ИК = 1500 А, ВКЭ = 600 В ВГЭ = ±15 В РГон = Ω 0,82 Твдж = 25°К Твдж = 125°К Твдж = 175°К |
тд дальше | 0,26 0,28 0,28 |
µс µс µс |
||
Время восхода, индуктивная нагрузка | ИК = 1500 А, ВКЭ = 600 В ВГЭ = ±15 В РГон = Ω 0,82 Твдж = 25°К Твдж = 125°К Твдж = 175°К |
тр | 0,16 0,17 0,18 |
µс µс µс |
||
Время задержки поворота-, индуктивная нагрузка | ИК = 1500 А, ВКЭ = 600 В ВГЭ = ±15 В РГофф = Ω 0,82 Твдж = 25°К Твдж = 125°К Твдж = 175°К |
тд | 0,51 0,56 0,59 |
µс µс µс |
||
Время падения, индуктивная нагрузка | ИК = 1500 А, ВКЭ = 600 В ВГЭ = ±15 В РГофф = Ω 0,82 Твдж = 25°К Твдж = 125°К Твдж = 175°К |
тф | 0,09 0,11 0,13 |
µс µс µс |
||
Турн-он потери энергии в ИМП ульс | ИК = 1500 а, ВКЭ = 600 в, ЛС = 30 нХ ВГЭ = ±15 в, ди/дт = 7900 А/µс (Твдж = 175°К) РГон = Ω 0,82 Твдж = 25°К Твдж = 125°К Твдж = 175°К |
Эра | 120 180 215 |
мДж мДж мДж |
||
Потери энергии поворота- в ИМП ульс | ИК = 1500 а, ВКЭ = 600 в, ЛС = 30 нХ ВГЭ = ±15 в, ду/дт = 2750 В/µс (Твдж = 175°К) РГофф = Ω 0,82 Твдж = 25°К Твдж = 125°К Твдж = 175°К |
Эофф | 155 195 220 |
мДж мДж мДж |
||
Данные по СК | ≤ 15 В ВГЭ, ВКК = 900 В ВКЭмакс = ВКЭС - ЛсКЭ ·µс ≤ 10 ди/дт тП, Твдж = 175°К |
ИСК | 5600 | А | ||
Термальное сопротивление, соединение к случаю | Каждое ИГБТ/в ИГБТ | РтхДжК | 19,5 | К/кВ | ||
Термальное сопротивление, случай к хэацинк | каждое ИГБТ/в ИГБТ λПасте = 1 с (м·К)/λгреасе =1 с (м·К) |
РтхКХ | 12,5 | К/кВ | ||
Температура под условиями переключения | Твдж оп | -40 | 175 | °К |
